产品名称：

130系列无齿式三排滚柱式回转支承转盘轴承

型号规格：

130系列无齿式三排滚柱式回转支承转盘轴承

产品类别：

常规产品 -- 机械传动 -- 转盘轴承

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

130系列无齿式三排滚柱式回转支承转盘轴承产品详细说明：

序号	无齿式 DL mm	外型尺寸			安装尺寸						结构尺寸			参考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	Ø mm	dm mm	L mm	n1 mm	H1 mm	h mm
1	130.25.500	634	366	148	598	402	24	18	M16	32	4	10	32	224

2	130.25.560	694	426	148	658	462	24	18	M16	32	4	10	32	240

3	130.25.630	764	496	148	728	532	28	18	M16	32	4	10	32	270

4	130.25.710	844	576	148	808	612	28	18	M16	32	4	10	32	300

5	130.32.800	964	636	182	920	680	36	22	M20	40	4	10	40	500

6	130.32.900	1064	736	182	1020	780	36	22	M20	40	4	10	40	600

7	130.32.1000	1164	836	182	1120	880	40	22	M20	40	5	10	40	680

8	130.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	10	40	820

9	130.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	10	50	1200

10	130.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	10	50	1300

11	130.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	10	50	1520

12	130.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	10	50	1750

13	130.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	12	54	2400

14	130.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	12	54	2700

15	130.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	12	54	3000

16	130.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	12	54	3400

17	130.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	12	65	5000

注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/ T7940.2
2、安装孔n-dn1、n-dn2可改用螺孔；齿宽b可改为H-h。
3、表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。
4、内齿修顶系数为0.2。

130系列无齿式三排滚柱式回转支承转盘轴承

130系列无齿式三排滚柱式回转支承转盘轴承

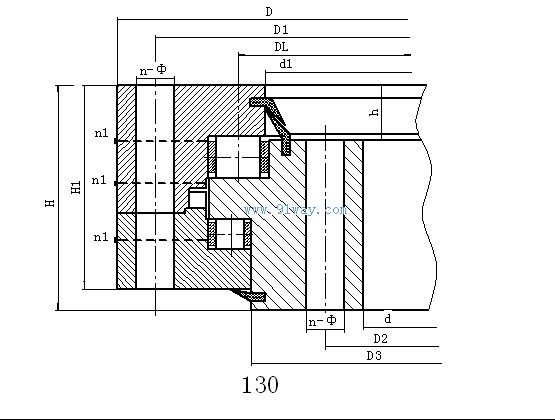

130系列无齿式三排滚柱式回转支承转盘轴承（示意图）
