WXD3-13/2型(双联)多圈线绕电位器产品详细说明：

WXD3-13/2型(双联)多圈线绕电位器适用于电讯、电工、电子仪器及设备中，作精密调节直流或低频电压、电流之用。

使用环境条件：
环境温度：—55~+100℃；
相对温度：在温度为+40℃时，达98%；
大气压力：107~4.4Kpa；
振动：振频为10~500HZ，加速度49m/s2；
碰撞：频率为40~80次/分，加速度147m/s2；
离心：加速度147m/s2。

型式、主要参数和尺寸
1． 电位器的品种及外形尺寸见图1、表1。

型号	轴端形式	轴长	机械角度	电气角度	圈数
WXD3-13	ZS-3	16·20	3600±20	3600±10	10

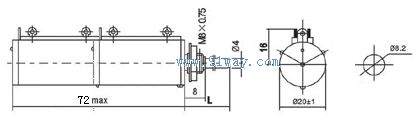

外形尺寸及安装尺寸 如图

2． 电位器标称功率为2W，最高工作电压为160V（直流或交流有效值）。
3． 电位器的标称总阻范围为100Ω~47KΩ，其阻值系列按表2（即E12系列）。总阻误差为±5%和±10%。

表2

1.0	1.2	1.5	1.8	2.2	2.7
3.3	3.9	4.7	5.6	6.8	8.2

4． 电位器的线性精度分为±0.2%、±0.3%、±0.5%和±1%。
5． WXD3-13/2型(双联)多圈线绕电位器的型号、品种代号及在合同中的填写示例：WXD3—13—2—10KΩ±5%—16—ZS—3—4—GB/T15880-95 示例中为型号与品种代号、额定功率、标称阻值与误差、轴长、轴端型式、耐磨等级、本标准代号。

WXD3-13/2型(双联)多圈线绕电位器技术特征
1． 抗电强度：承受750V(50HZ交流有效值)1分钟，无击穿、飞狐现象；
2． 绝缘电阻：潮前≥200MΩ，潮后≥20MΩ；
3． 旋转力矩：50~500gf.cm，力矩比为1：3；
4． 耐磨等级：3级10000周，4级5000周；
5． 恒定潮热：40±2℃，相对湿度93±3%，经96小时后ΔR/R不超过±1%；
6． 电负荷：经48小时额定功率负荷后ΔR/R不超过1%。
