产品名称: | MZZ61-12系列真空断路器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 高压电器 -- 户内真空断路器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 金钟 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
MZZ61-12系列真空断路器为额定电压12kV,三相交流50Hz的高压户内开关设备。该产品符合GB1984-89标准,其总体结构为开关本体与操作机构一体安装和开关本体与操作机构分离安装两种形式。一体式构即为MZZ61-12基本型。分体式结构为MZZ61A-12型,适用于各种固定开关柜,如GG-1A(Z),XGZ2A10(Z)等。该产品可配用CD17、CD10A型直流电磁操动机构和CT17,CT19型弹簧储能式操动机构。
MZZ61-12系列真空断路器结构特点:

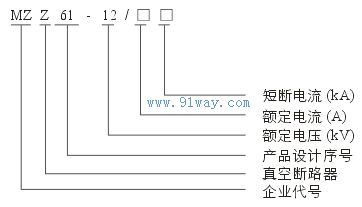

型号含义
工作和环境条件
1、环境温度:上限+40℃,下限-15℃。
2、海拔高度:1000m;
3、空气相对湿度日平均不大于95%,月平均不大于90%。饱和蒸气压日平均不大于2.2×10-3MPa,
月平均值不大于1.8×10-3MPa。
4、地震烈度不超过8度;
5、使用场所无凝露、易燃、易爆、严重污秽、无化学腐蚀以及无剧烈震动。

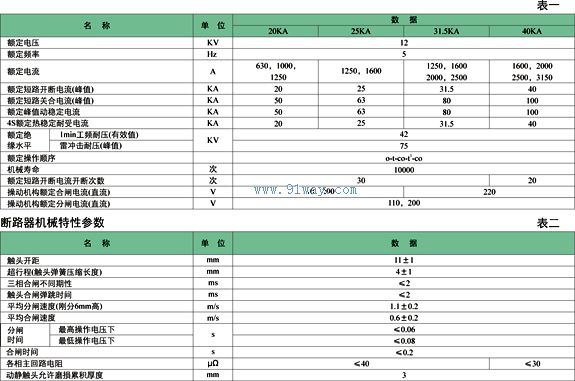

MZZ61-12系列真空断路器主要参数参数

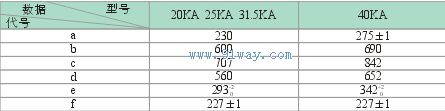

外形及安装尺寸

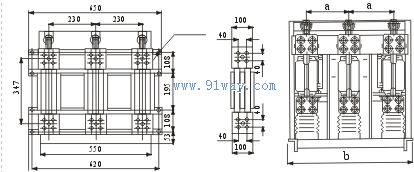

图1MZZ61-12真空断路器外形尺寸图
图2 MZZ61-12/T真空断路器外形尺寸图
