MZZ(1)-12/M630-20户外高压永磁真空断路器(重合器\分段器)为三相交流50HZ、额定电压12V、额定电流630A-1250A、短路电流16KA-20KA的户外高压配电装置。主要用于开断、关合电力系统的负荷电流、过载电流及短路电流。适用于工矿企业配电系统中作保护和控制之用，更适用于农网及频繁操作的场所。 　　本产品在保留了原ZW32结构的所有合理部分和优良的性能，更使产品灭弧室内的整机综合机械比原机械寿命提高了数倍，寿命高达6万次，使用期内3万次不检修。　　能过扩展，可以方便的构成重合器、分段器，使用于区分永久性故障和暂时性故障，同时利用永磁机构控制器的强大控制功能，可以按客户的要求实现各种不同志组网、保护、运行功能。

MZZ(1)-12/M630-20户外高压永磁真空断路器结构特点：
1、微机控制装置内配置20节一组蓄电池，停电后蓄电池容量能支持50小时运行工作。
2、蓄电池充电采用电子PT、AC220V、也可以CT充电、安全可靠。
3、装置具备就地遥控开关合、分闸操作功能，遥控距离30米，现场操作人员无需爬电线杆的困难。
4、提供保护定值管理功能，用户可随意修改跳闸电流，整定值灵活。

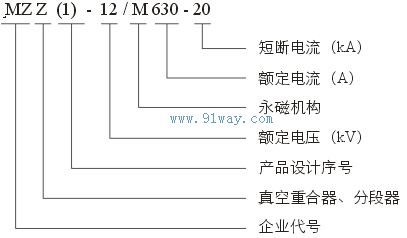

MZZ(1)-12/M630-20户外高压永磁真空断路器型号含义

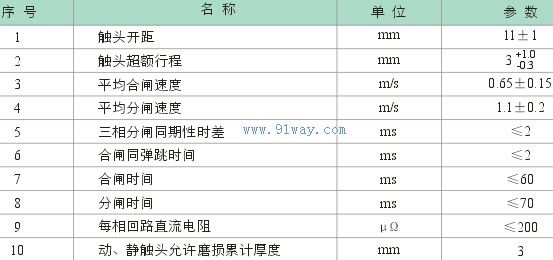

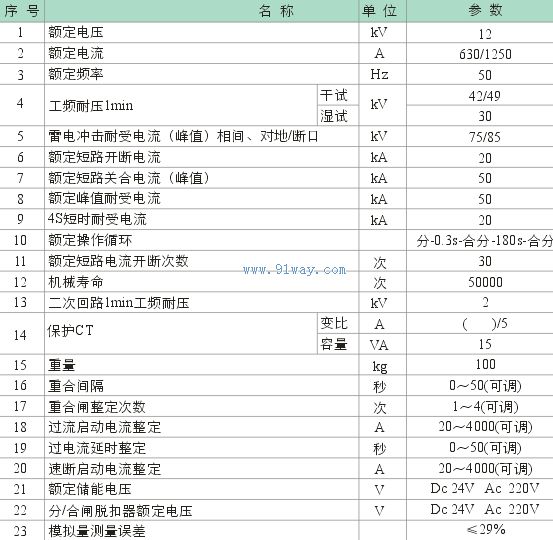

MZZ(1)-12/M630-20户外高压永磁真空断路器技术参数

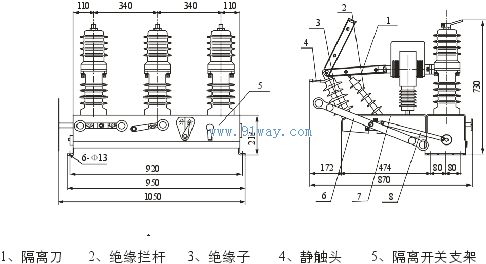

外形尺寸及安装尺寸
