产品名称：

CT30型弹簧储能式操动机构

型号规格：

放大图片

产品类别：

常规产品 -- 备品配件 -- 弹簧操作机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CT30型弹簧储能式操动机构产品详细说明：

CT30型弹簧储能式操动机构是适用配装110～252KV多型号超高压自能式六氟化硫断路器的操动机构，产品技术性能指标符合GB1984《交流高压断路器》、DL402-9《交流高压断路器订货技术条件》等标准对操动机构的要求。

该操动机构性能优越，结构简单成熟。功率可在2400～4200焦耳之间根据断路器输入功率要求任意调节，设计专用缓冲装置以减小分闸反弹和降低分合闸过程的噪声。操动机构分、合闸时间稳定，分散性小。所有控制电器元件均采用ABB、施耐德、菲尼克斯等国际名牌产品。操动机构已在电网配网运行，性能稳定、可靠。

机械特性参数

操动机构主要机械特性参数见下表：

序号	项目		单位	数据	备注
1	分、合闸线圈控制电压		V	DC110/DC220	按订货要求
2	分闸线圈电流		A	3.67/3.28
3	合闸线圈电流		A	3.67/3.28
4	电机电压		V	DC220 AC220	按订货要求
5	电机功率		W	600
6	电机电流		A	5.5/2.7
7	电机转速		r.p.m	530
8	加热器	电压	V	AC220	按订货要求
8	加热器	功率	W	100(250)	按订货要求

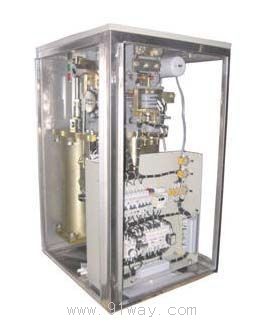

CT30型弹簧储能式操动机构

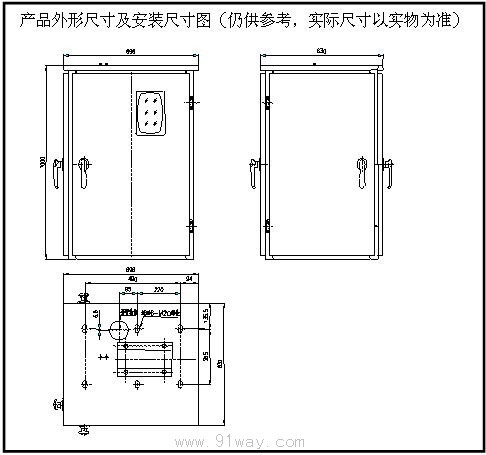

CT30型弹簧储能式操动机构（示意图）
