TBB高压并联电容器装置产品详细说明：

TBB高压并联电容器装置(以下简称装置)主要用于工频6KV、10KV和35KV三相交流电力系统，提高功率因数，调整网络电压，降低线路损耗。

使用环境要求
1.安装运行地区的海拔高度不超过1000M。
2.安装运行地区的环境温度，对于户内装置不超过-5℃~+40℃，对于户外装置不超过-30℃~+40℃。
3.安装运行地区无剧烈的机械振动，无有害气体和蒸气，无导电性或爆炸性尘埃。

结构
6KV、10KV装置结构
1.1 6KV、10KV装置由高压开关柜(包括高压断路器、高压隔离开关、电流互感器、继电保护、测量和指示仪表)、串联电抗器、放电线圈、氧化锌避雷器、接地隔离开关、单台电容器保护用熔断器、并联电容器及连接母线和钢构架组成。双星接线者还包括中线不平衡电流保护用电流互感器。
1.2 6KV、10KV装置高压开关柜均装于开关室，电容器组和串联电抗器等设备的布置分为围栏式、柜式与集合式三种。

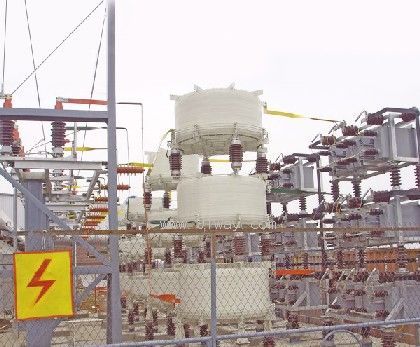

a 围栏式
围栏式结构即将钢网护栏围在电容器组和串联电抗器等设备的四周，钢网护栏与其之间为检修通道，钢网护栏外为维护通道。钢网护栏内装设串联电抗器(户内装置的油浸铁芯电抗器置于专门的电抗器室内)、接地隔离开关，氧化锌避雷器和电容器组。电容器组包括：并联电容器、单台电容器保护用熔断器、放电线圈、连接母线和钢构架。双星接线者还有中线不平衡电流保护用电流互感器。
b 柜式
柜式结构即将除串联电抗器之外的设备均装在类似柜子的钢构架上，柜门用钢板网或镀锌电焊网制成。整个结构分为串联电抗器、电容器组两部分。电容器组包括进线架和电容器构架。串联电抗器用钢网护栏围住(户内装置的油浸铁芯电抗器置于专门的电抗器室内)，进线架内装设放电线圈、接地隔离开关、氧化锌避雷器和连接母线双星接线者还有中线不平衡电流保护用电流互感器。电容器构架包括：并联电容器、单台电容器保护用熔断器和连接母线。
c 集合式
集合式是由集合式并联电容器组成电容器组的方式。集合式结构包括串联电抗器、集合式并联电容器和放电线圈。所有带电部分高度均离地3M，无需设置钢网护栏。集合式并联电容器主要由芯子、套管、油箱、储油柜和吸湿器、压力释放装置、气体继电器、油温测量装置、片式散热器等组成。三相集合式并联电容器为Ⅲ型接线，每相两只引线套管。单相集合式并联电容器可有三只引线套管，以便实现电压差动保护。
35KV装置结构
2.1 35KV装置由高压开关柜(包括高压断路器、电流互感器、继电保护、测量和指示部分)、串联电抗器、放电线圈、氧化锌避雷器、单台电容器保护用熔断器、并联电容器、连接母线和钢构架组成。双星接线者还有中线不平衡电流保护用电流互感器。装置为围栏式结构。
2.2 每相为双串联段的单星形接线装置，电容器组分相布置，每相对地绝缘，每相电容器组有一层二排或二层二排结构。
2.3 每相为四串联段的单星形接线装置，电容器组分相布置，每相对地绝缘，每相电容器组为二层二排结构。
2.4 每相为双串联段的双星形接线装置，电容器组分相布置，每相对地绝缘，每相电容器组为二层二排结构。
2.5 500KV变电站35KV装置示例
a. 安装运行于北京房山500KV变电站的TBB35-25200/300-BLW装置，为双星形接线，电容器组三相叠装，对地绝缘。每相电容器二排卧放布置。
b. 安装运行于广东增城500KV变电站的TBB35-40000/334-BLW装置，为双星形接线，电容器组分相布置，每相对地绝缘。每相电容器组为二层二排布置，层间绝缘。
2.3 串联电抗器的接线
干式空心电抗器串接在电容器组之前，即装置电源侧；油浸铁芯电抗器串接在电容器组之后，即装置中性点侧。

TBB高压并联电容器装置型号含义DeviceTypeMeaning
注1：(第一尾注号)A表示Y接线，B表示Y-Y接线。
注2：(第二尾注号)K表示开口三角电压保护，C表示电压差动保护，L表示中线不平衡电流保护。
注3：(第三尾注号)W表示户外装置，如不标注则为户内。
例如：TBB10-4800/100-AK
表示装置额定电压为10KV，装置额定容量为4800Kvar，单台电容器容量为100Kvar，Y接线，开口三角电压保护的户内式并联电容器装置。

TBB高压并联电容器装置主要技术性能及数据

1. 装置能在1.1倍额定电压的稳态过电压下长期运行。
2. 装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行，这一电流是由谐波和高至1.1倍额定电压的过电压共同作用的结果。
3. 在3.2条及3.3条规定限度内的过电压和过电流下运行时，装置的总容量应不超过1.35倍额定容量。
4. 电容器组的实测电容与其额定电容之差在0~+10%范围之内。当电容偏差+10%时，上述3.3条过电流可能达到1.43倍。
5. 装置运行中工频加谐波的过电压产生的过电流不能超过3.3条规定值。装置在不高于1.1倍额定电压下长期运行时，包括所有谐波分量在内的电压峰值不能超过1.22倍额定电压。
6. 装置用无重击穿的高压断路器，并装氧化锌避雷器，以限制投切电容器组时产生的操作过电压。6KV、10KV装置选SN10-10少油断路器用于不需频繁投切的场合，选ZN5-10Ⅲ型真空断路器用于频繁投切的场合。35KV选用ZN-35型真空断路器或LW8-35型、LN-35型六氟化硫断路器。
7. 装置选用CKG型干式空心电抗器接装置电源侧或CKS型油浸铁芯电抗器接装置中性点侧，用以限制合闸涌流、抑制高次谐波，改善网络电压波形。额定电抗率为0.5-1%的电抗器用于限制合闸涌流。额定电抗率为5-6%电抗器用于抑制5次及以上谐波和限制合闸涌流。额定电抗率为12-13%者用于抑制3次及以上谐波和限制合闸涌流。
8. 装置选用FD型放电线圈可在5s内将电容器组的剩余电压自额定电压峰值降至0.1倍额定电压以下。
9. 根据系统及用户的需要，装置可采用就地控制或主控室集中控制方式。
10. 装置采用单台电容器熔断器保护作为主保护，开口三角电压、电压差动、中线不平衡电流保护作为后备保护，此外装置还设有过流、速断、过压、失压保护。
