一、概述　

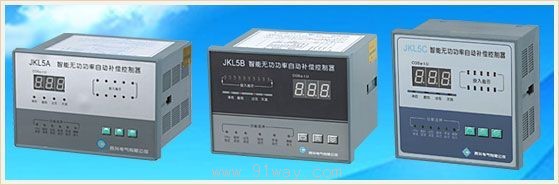

JKL5系列智能无功功率自动补偿控制器是低压配电系补偿无功功率专用控制器，可与型号低压静电电容屏配套使用。JKL5A型（开孔尺寸为162×102mm）。JKL5B型（开孔尺寸为140×102mm），JKL5C型（开孔尺寸为113×113mm同42L6仪表），输出路数各有4、6、8、10、12路五种规格。本机博采国内外先进技术，具有体积小、重量轻、功能完善、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。依据JB、T9663－1999国家最新专业标准设计，经国家电控配电设备质量监督检验中心检验，型式试验合格。　

二、使用条件
1、海拔高度不超过1000M
2、周围环境温度不高于＋40℃，24h内平均温度不超过＋35℃，最低环境温度不低于－10℃。
3、空气相对温度不大于85%（在25℃时）。
4、周围环境，无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。
5、电网电压波动范围不大于本机额定电压±10%。

三、功能特点
1、采用国际更先进的芯片，增加了断电记忆功能。即当该补偿器电源断电后，参数及程序自动记忆，永不丢失；再送电时，该补偿器仍按原用户自行设定的参数及程序运行控制；
2、LED数字显示电网功率因数，显示范围：滞后（0.00～0.99）,超前（0.00～0.99）。
3、通过面板键盘三个功能设定键能完成数字显示COSφ设定值，延时设定值，过压设定值的设定。简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，数字COSφ表自动转换显示为电网当前的电压值，时时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（即自动识别极性），并自动转换。给安装调试使用带来极大的方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COSφ自动显示0.CC。
7、输出动作程序为先接通的先分断，先分断的先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因数及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
、有超前、滞后、过压、欠流LED指示灯指示。LED提示编程输入。
10、抗干扰能力强，能抵御从电网直接输入的值2000V的干扰脉冲，高于国家专业标准。

四、主要规格和技术参数
1、JKL5系列智能无功功率自动补偿控制器具体型号规格有以下几种（见下表）

2、补偿器整定值及可调节范围：

3、基本参数：

安装方法
JKL5系列外型的安装为嵌装式外壳结构，侧面设安装孔，紧固附件的挂钩插入孔内，旋附件上螺丝即把控制器固定在屏上。
1、JKL5A型外形尺寸170×110×127mm，安装开孔162×102mm(宽×高)，嵌入深度为127mm.
2、JKL5B型外形尺寸147×110×127mm，安装开孔140×102mm(宽×高),嵌入深度为127mm.
3、JKL5C型采用42L6系列仪表结构，外形尺寸120×120×80mm,安装开孔113×113mm,嵌入深度为80mm.

接线方法
1、控制器电压U1、U2接B相、C相。（见图1、图2）
2、取样电流端Ⅰ1　Ⅰ2必须取自总负荷（总柜）A相电流互感器次级，不得取自电容屏。
3、COM为控制器输出端1～10组内部继电器的公共源，交流接触器J线圈电压220V。
