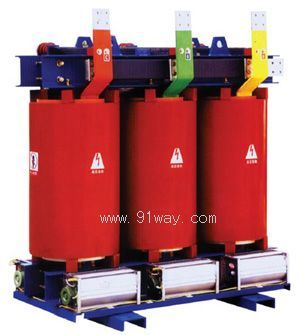

SC(B)11型环氧树脂浇注干式变压器产品详细说明：

SC(B)11型环氧树脂浇注干式变压器，可作为油浸式配电变压器的更新换代产品，是各类干式变压器中性能最优的产品，特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地铁、地下电站、试验室、车站、码头、机场、组合变电站等重要场所。

产品特点
SC(B)11型为国内第一家领有产品型号证书的低噪声低损耗型树脂绕注线圈干式变压器。由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：
1、高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。
2、阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
3、线圈不吸潮，铁心夹件有特殊的防蚀保护层，可在100％相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。
4、抗短路、雷电冲击水平高。
5、线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却(AN)。对于任何防护等级的变压器，都可配置风冷系统(AF)，以提高短时过载能力，确保安全运行。
6、损耗低，节电效果好．运行经济，可免维护。
7、体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。
8、因无火灭、爆炸之虞，可分散安装在负荷中心，充分靠近用电点，从而降低线路造价和节省昂贵的低压设施费用。
外壳保护装置
外壳材料采用不锈钢或铝合金。防护等级达到ＩＰ２０和ＩＰ２３。ＩＰ２０外壳可防止直径大于１２ＭＭ的固体异物进入，对变压器作进一步的安全保护。ＩＰ２３外壳更兼具防止与垂直线60°角以内的水滴流入,可适用于户外运行。
　注:IP23外壳会使变压器冷却能力下降,小容量的下降约5%,大容量的下降约10%。
　温控、温显
温控系统由温度控制器和安装在产品最热点即低压绕组上端部的PTC测温元件构成，实现对变压器的温度测量与控制，若由于过载运行或故障引起变压器绕组温度过高，温度控制器发出报警信号，温度超过安全值时会自行跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却风机的投入或切换。
温显系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。
温控和温显系统可以安装在距变压器主体一定距离外，其测温元件引线的长度分别为：
温控：<20m
温显：<10m(二线制)
<100m(带有补偿导线的二线制)

SC(B)11树脂绝缘干式变压器性能参数

额定容量KVA	联结组 标号	电压组合			空载电流 %	空载损耗 W	负载损耗 （120℃）W	阻抗电压 %	噪声水平 （db）
		高压KV	高压分接范围%	低压KV
30	Yyn0 或 Dyn11	6 6.3 6.6 10 10.5 11	±5%或 ±2× 2.5%	0.4	2.72	175	670	4.0	44
50					2.38	245	950		44
80					2.21	335	1310		45
100					2.04	360	1500		45
125					1.86	425	1755		48
160					1.87	495	2020		48
200					1.70	565	2400		48
250					1.70	650	2620		48
315					1.53	795	3300		50
400					1.53	885	3790		50
500					1.53	1050	4640		52
630					1.36	1215	5585		52
630					1.36	1170	5665	6.0	52
800					1.36	1370	6610		54
1000					1.19	1600	7720		54
1250					1.19	1885	9210		55
1600					1.19	2210	11150		56
2000					1.02	2990	13730		56
2500					1.02	3600	1632		60
