QBC系列矿用隔爆型电磁起动器产品详细说明：

适用范围与用途
QBC系列矿用隔爆型电磁起动器，适用于具有爆炸性气体混合物(甲烷)和煤尘的煤矿井下或工矿企业中，在交流50Hz、电压至660V的电力系统中，作为就地或远距离控制矿用隔爆型三相鼠笼型异步电动机起动或停止之用，同时对电动机及有关电路进行过载、短路、断相、漏电闭锁和失压保护。本系列起动器特别适用于要求频繁操作、重负荷的煤矿机械设备中，也适用于具有同类型爆炸性气体混合物的工矿企业中。

起动器按GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第2部
分：隔爆型“d”》、GB5590-85《矿用隔爆型电磁起动器》等有关标准设计、制造。

型号含义

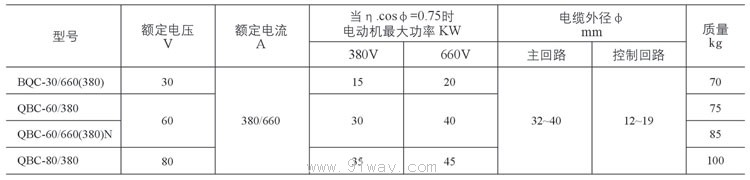

QBC系列矿用隔爆型电磁起动器技术参数

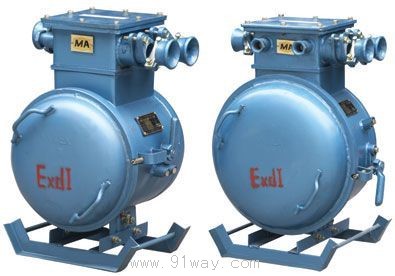

结构概述
1、QBC系列起动器由隔爆外壳及装于壳内的本体组成。
2、起动器隔爆外壳采用Q235-A钢板焊接，为圆筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构，壳盖与隔离换向开关手柄之间设有可靠的连锁装置，该装置保证当隔离换向开关闭合时不能打开盖；盖子打开后，隔离开关不能闭合。外壳上部有一接线箱为引进和引出电缆用，引入装置以压紧螺母或压紧法兰盘使橡胶密封圈压紧电缆以达到隔爆要求。
3、本体上装有交流接触器、JDB-B型电动机综合保护器、隔离换向开关、降压变压器、RM10型熔断管、控制按钮等元器件。
