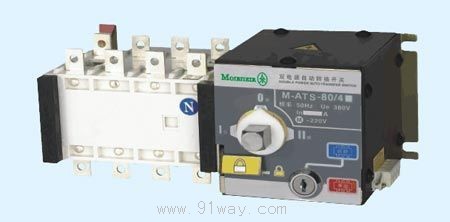

M-ATS2智能双电源自动切换装置产品详细说明：

M-ATS2智能双电源自动切换装置概述

安全性好
采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧(无来弧罩)
采用可靠的机械联锁和电气联锁技术
采用过零位技术(双分位)
具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离
可靠性高，使用寿命8000次以上
机电一体设计，开关转换准确、灵活、可靠
电磁兼容好，抗干扰能力强，对外无干扰
自动化程度高
全自动型不需外接任何控制元器件
外形美观、体积小、重量轻

由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机、变速箱的运行操作来保证开关的位置。
电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃温度和过电流状态时跳闸。在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。

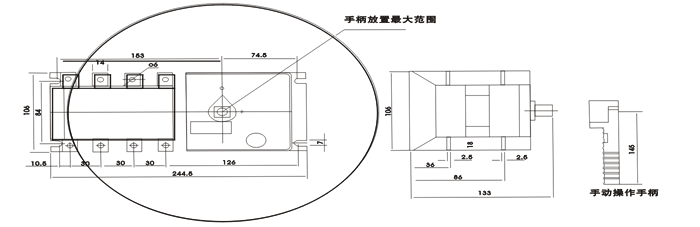

M-ATS2智能双电源自动切换装置外形安装尺寸


M-ATS2智能双电源自动切换装置主要技术指示

约定民热电源Ith	20A	40A	63A	80A
额定绝缘电压U1		750V
额定冲击耐受电压Uimp		8KV
额定工作电压Ue		AC440V
额定工作电流Ie	20A	40A	63A	80A
负载性质		AC31A、AC35A、AC33A
额定接通能力		10Ie
额定分断能力		8Ie
额定限制短路电流		100KA
额定短时耐受电流IS		7KA
转换时间		0.45S
控制电源电压		AC220V
电机能耗		启动 300W、正常 55W
重量(Kg)	4.2	4.3	4.4	4.5

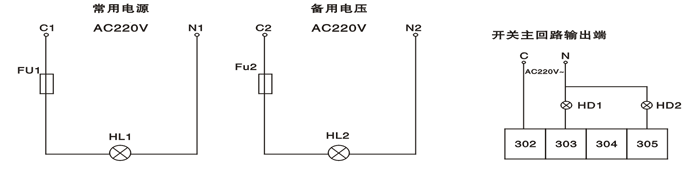

端子接线图(无双分)


注：HL1、HL2分别为常用电源、备用电源来电指示；HD1、HD2分别为常用电源、备用电源投入指示；FU1、FU2为2A保险丝；302~305为开关端子。

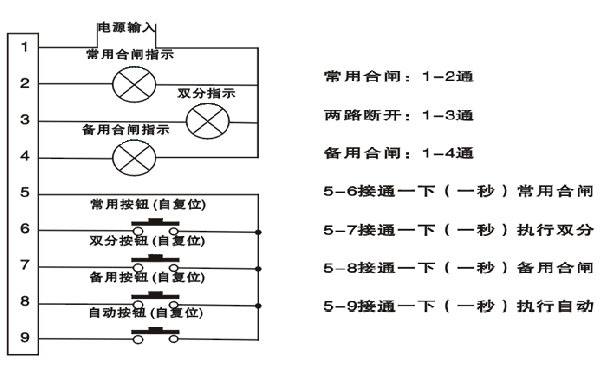

端子接线图(带双分)

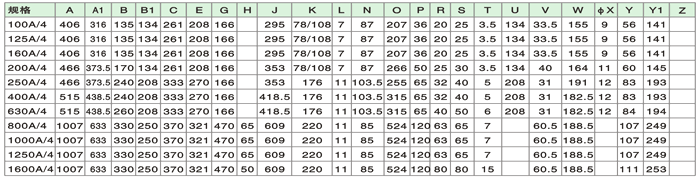

M-ATS2-100-1600A外形安装尺寸

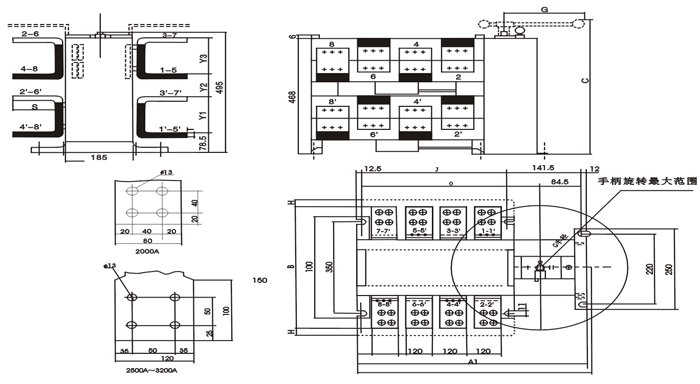

M-ATS2-2000A-3200A外形安装尺寸

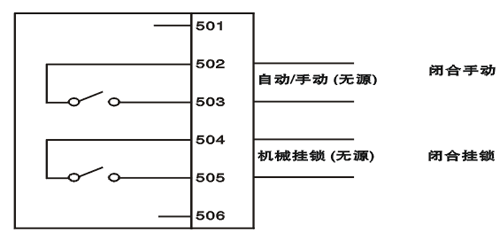

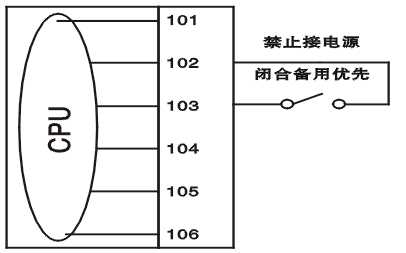

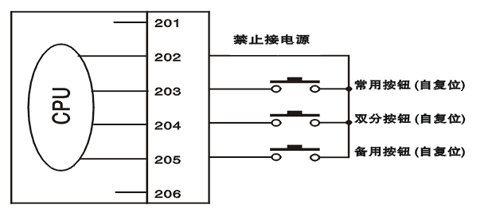

M-ATS2-100A-3200A端子接线图

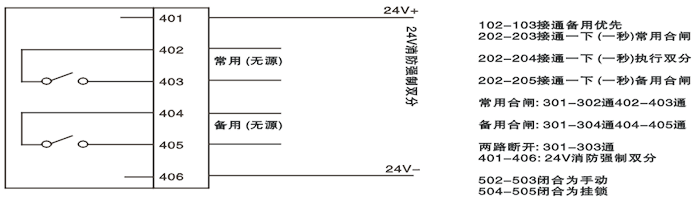

消防控制信号
        开关带有一对外接的常开触点为用户提供消防控制信号。当发生火灾时由消防控制中心给一控制信号进入智能控制，这时双电源本体进入分闸状态，切断负载端电源。消防信号未解除时，无论在“手动”或“自动”状态，自动转换开关的常用电源和备用电源执行开关均不能合闸。只有在消防控制信号解除后，开关自动转换为常用电源正常供电。

功能

控制功能：
    三个状态位置“常”开关闭合，“备”开关断开；“备”开关闭合；“常”开关断开；两个开关全部断开为0位置。
    多种操作方式：紧急手动操作，手动控制操作，自动控制操作。
    开关由单片控制装置实现自动操作功能，控制主电路的控制电动机可靠工作电压：上限为220×115％V，下限为220×75％V，频率50HZ+10％。

检测保护功能：
    电源各项接线端子工作电压长高至额定工作电压的115％为过电压；电源各项接线端子工作电压降低至额定工作电压的75％为欠电压；电源任一相接线端子工作电压降低至额定工作电压的75％及以下为失压，即为不正常。常用电源与备用电源匀为市电供电系统，可确定一路电源为常用电源，当常用电源电路任一相失压时，开关经延时3秒，开始自动转换向备用电源电路，当常用电压电路恢复正常时，开关经延时节秒自动转换向常用电源电路；常用电源电路为市电，备用电源电路为油机的供电系统，当常用电源电路任一相失压或各相同时过、欠电压时，经延时节秒开关自动转换抽断开位置，同时控制装置即发出起动油机信号，起动完毕(即无故障)经暖机延时节秒，开关自动转换向油机备用电路。当油机备用电源电路正在供电，常用电源电路恢复正常时，经延时3秒，开关自动转换向常用电源电路。
    当油机备用电源电路正在供电时，任一相失压或各相同时过、欠电压，且常用电源电路倘有恢复正常时，经延时3秒，开关自动转换向断开位置。
    当开关正处于断开位置，只要常用电源电路恢复正常，并且经延时3秒，不论油机处于何种状态，开关则优先自动转换向常用电源电路。常用电源与备用电源同时有故障时，开关应自动转换至断开位置。
    常用电源与备用电源三相同时失压或欠电压至220×75％及以下时，开关失效，处于原位置。
电脑通信功能：
    本机与电脑联网后，可直接监测控制转换开关(订货时注明需此功能)。

功能注解：
    自投自复(R)适用于电网与电网。当常用电源恢复正常后，经已设定(已调)的延时时间自动返回至常用电源供电。
    自投不自复(S)适用于电网与电网。自投不自复的自动控制器对两对中电源(即常用电源和备用电源)进行自动切换。在任一电源出现异常(任一相电压发生过压、欠压或缺相)时，经已设定的延时自动切换至另一政党电源，但当异常电源恢复正常后，不能自动回复。
    电网与油机(F)当用于电网与发电系统时，自控制器对电网和发电两路电源进行自动切换，在电网电压低于85％额定电压时，经发电延时指令发出发电指令(以一组常常闭触点输出)。当发电电压达到85％额定电压时，先从电网断开负载电路，再经延时接通发电电源。当电网恢复正常(达到85％额定电压以上)后，经智能控制器逻辑判断,自动将负载电路从发电电源断开,切换到电网供电.

消防脱扣器：
    DC24V加入，立即切断两路电流。
