产品名称：

ZW39-40.5系列户外高压交流真空断路器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 户外真空断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZW39-40.5系列户外高压交流真空断路器产品详细说明：

ZW39-40.5型户外高压交流真空断路器适用于交流40.5kV﹑50Hz三相电力系统中，供工矿企业，发电厂及变电站作控制和保护用。该产品可进行频繁操作，也可以作为联络断路器使用。
2　断路器的主要特点
　　ZW39-40.5W/T2000-31.5型户外真空断路器解决了一直以来国内同类产品因温湿度变化内部会产生凝露、吸潮，使绝缘强度随之下降的一大难题及因绝缘拉杆外露易老化的问题，加强了套管内表面及绝缘件的绝缘强度。除此以外，该断路器还有如下特点：
　优选真空灭弧室触头材料，使小电流开断截流值平均在4A以下，有效地抑制了操作过电压。
　断路器开断能力强，开断短路电流31.5kA达30次。
　采用性能可靠的CT10A改进型机构，能频繁操作，寿命达10000次。
　该产品能适应海拔3000米的环境要求，外绝缘水平高。
　断路器中可内附或外附互感器：
　　断路器每相可装4只内附电流互感器，内附电流互感器铁芯采用微晶合金及高导磁材料，200A及以上电流互感器的精度可达到0.2级、0.2S级。断路器整体结构紧凑，同时对互感器二次绕组的包扎工艺进行了充分的优化。充分保证互感器线圈包扎后外形规则，无毛边，且在烘干时不松动，装入主机后无变形，做到电场均匀。
　该产品在真空灭弧室与瓷套间充有微正压的SF6气体（无内附CT:0.02MPa，内附CT:0.2MPa）,确保内部不会产生凝露及吸潮现象，同时可避免原ZW7系列产品内部填充有机绝缘材料易造成气泡、贯穿性放电，维护、维修困难等缺陷。
　主要二次电器元件均选用优质产品，运行可靠性高。
　产品外露部件表面处理均为热镀锌或直接采用优质不锈钢板材，耐腐蚀性能优越。
　该产品能直接替代SW2—35型少油断路器（安装尺寸相同），配过渡支架可替代各种型号的多油断路器，是较为理想的无油化断路器。

3　主要技术参数

序号	项　目			单　　位	参　　数
1	额定电压			kV	40.5
2	1min工频耐受电压（断口/相间、对地）				(95+23)/95*（干试）
					85*（湿试）
3	额定雷电冲击耐受电压（峰值）（断口/相间、对地）				（185+30）/185*
4	额定电流			A	2000
5	额定短路开断电流			kA	31.5
6	额定短时耐受电流				31.5
7	额定短路关合电流（峰值）				80
8	额定峰值耐受电流				80
9	额定失步开断电流				8
10	异相接地故障开断电流				27.4
11	额定短路持续时间			S	4
12	额定短路开断电流开断次数			次	30
13	额定单个电容器组开断电流			A	630
14	额定操作顺序				O-0.3s-CO-180s-CO
15	机械寿命			次	10000
17	真空灭弧室（TD-40.5/2000-31.5W）的真空度	新出厂的灭弧室		Pa	＜1.33×10-3
		20年储存期内		Pa	＜6.6×10-2
18	断路器的重量			kg	750（无CT、外附CT） 1000（附CT）
19	额定充气压力（20℃）			MPa	0.02（无CT、外附CT）/0.2（内附CT）
20	SF6气体补气报警压力（20℃）			MPa	0.15（内附CT）
21	SF6气体水分含量				≤250×10-6（内附CT）
22	外绝缘爬距		断口	mm	≥1255
			对地		≥1255

　　注: 有*值为产品的外绝缘水平，试验时是按海拔3000m修正，三值分别为122kV﹑109 kV﹑237 kV。

4、订货须知
　断路器型号、规格；
　额定电气参数（电压、电流、开断电流等）；
　操作机构操作电压及电机电压；
　内附电流互感器的数量、电流比、级次组合、二次负载及安装位置；
　备品、备件及专用工具、设备名称和数量（需另行订货）。

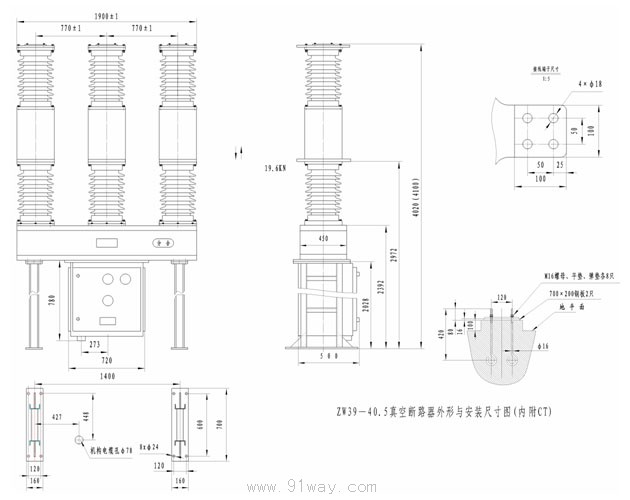

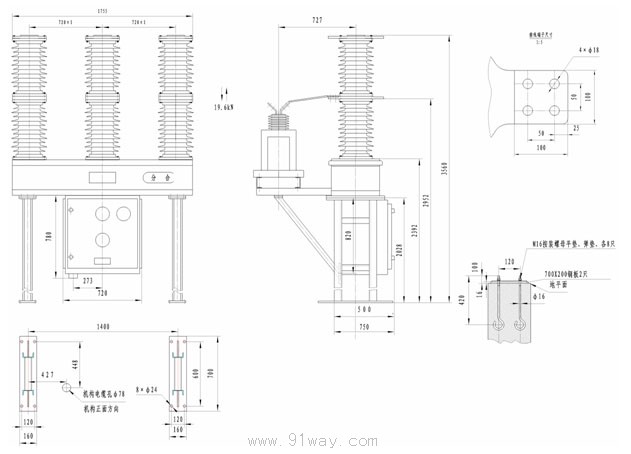

5、外形及安装尺寸图

ZW39-40.5系列户外高压交流真空断路器

ZW39-40.5系列户外高压交流真空断路器（示意图）
