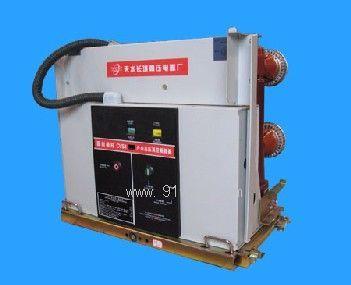

产品名称: CVS固封极柱真空断路器
型号规格: CVS固封极柱真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 长城
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CVS固封极柱真空断路器产品详细说明:
一、显著特点:
CVSl真空断路器配用CG68弹簧机构—— 或CG69永磁机构“可独立的整体式机构”
结构简单、零部件少,
结构紧凑、体积小、重量轻;
功能齐全、可靠性高,
操作按钮、状态指示分布整齐、集中;
维修方便:
维修时既可将机构整体更换维修,
也可在断路器上对零部件进行更换维修。

二、最新技术的SIEMENS真空灭弧室
截流值底,接触电阻小,
机电寿命高,寿命周期内触头磨损小
纵向磁场触头

三、固封式主回路
真空灭弧室垂直固封在绝缘筒内, 防止真空灭1G室受外部因素而损坏
柔性填封材料可减小断路器操作震动对真空灭弧室的影响
有效的阻断真空灭强室外表的爬电,减小了体积。

四、操作机构与真空灭弧室的配合
采用PRO-E动力学分析计算,通过实验验证。在此配合下触头烧损极小
紧凑的结构设计
断路器零部件少,结构布置合理紧凑操作机构与真空灭弧室的配合

五、CVS固封极柱真空断路器适用范围广
断路器能适用KVN28、 KYN79等各种中置可移开式开关柜,也可固定安装。

六、CVS固封极柱真空断路器范围

额定蛆路开断电流

额定短路开合电流

额定电流

12kV

12kV

(4000M)

24kV

25kA

63kA

630—1250A

CVSl

CVSl

CVSl





1600A

CVSl

CVSl

CVSl





1250A

CVSl

CVSl

CVSl

31.5kA

100kA

1600A

CVSl

CVSl

CVSl

2000A

CVSl

CVSl

CVSl





1250一2000A

CVSl

CVSl

CVSl

40kA

130kA

2500一3150A

CVSl

CVSl

CVSl

1600一2500A

CV51

CVSl

CVSl

50kA

130kA

1250一4000A

CVSl

CVSl

CVSl



七、捆绑触头选用表

额定电流(A)

630

1250

630一2000

1600一2000

2500—3150

1250-4000

额定短路开断

电流(kA)

20—21

20—25

31.5

31.5—40

31.5—40

10

静触头直径(mm)

Ø3

Ø49

Ø49

Ø79

Ø109

Ø109


八、技术数据
断路器主要的技术参数表

序号

名    称

单位

数    值

l

额定电压

kV

12



额定绝

lmin32频耐受电压

kV

42

2

缘水平

冲击耐受电压(峰值)

75

3

额定电流

A

630

1250

1600

2000

1250

2000

2500

3150

4

额定短路开断电流



25

31.5

40

5

额定短路关合电流(峰值)

80

80(100)

100(130)

6

额定峰值耐受电流

kA

80

80(100)

100(130)

7

额定短时耐受电流

25

31.5

40

8

电寿命

30

9

额定短路电流持续时间

S

4

10

额定操作顺序



分—0.3s-合分—180s—合分

11

机械寿命

20000

20000

20000

12

额定单个电容器组开断电流

A

630

13

额定背对背电容器组开断电流

A

400


注:括弧内为提高关合电流值,用户特殊要求是提供
CVS1-12/T630-25,CVS1-12/T1250-31.5,CVS1-12/T1600-31.5
机械特性参数表

序号

名    称

单位

数  值

1

触头开距



8+0.5-1.5

2

接触行程

mm

3.5±0.5

3

相间中心距离



170±1.5  210±1.5

4

合闸触头弹跳时间



≤2

5

三相分闸不同期性



≤2

6

分闸时间

最高







当操作电压为

额定



30-50

最低

7

合闸时间

ms

35-75

8

分闸速度(刚分5mm)

m/s

1.4±0.2

9

平均分闸速度(刚合前5mm)

0.8±O.2


CVS1-12/T2000-31.5,CVS1-12/T1250-40,CVS1-12/T3150-40
机械特性参数表

序号

名    称

单位

敷  值

1

触头开距



10±1

2

接触行程

mm

3±O.1

3

相间中心距离

275±1.5

4

合闸触头弹跳时间



≤2

5

三相分闸不同期性



≤2





最高





6

分闸时间

当操作电压为

额定



30-65

最低

7

合闸时间

ms

35-75

8

分闸速度(刚分5mm)

m/s

1.4±0.2

9

平均分闸速度(刚合前5mm)

0.8±0.2


储能电机

额定电压

(V)

胡定输入功率

(W)

正常工作电压范围

(V)

储能时间

(S)

DC220、DCll0

75

85%-110%额定电压

≤15


*操作电压允许采用交、直流电源。

分合闸线圈

合闸线圈

分闸线圈

额定操作电压(Y)

AC220、DC220

ACll0、DCll0

AC220、DC220

ACll0、DCll0

线圈电流(A)

1.45

2.2

1.45

2.2

正常工作电压范围

85%~110%额定电压

65%~120%额定电压


CVS固封极柱真空断路器
