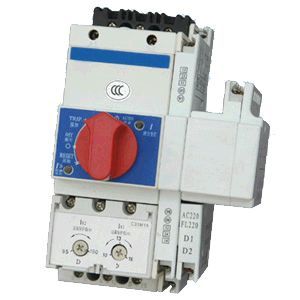

JDO/KBO系列控制与保护开关电器产品详细说明：

KBO主要用于交流50Hz (6OHz)、额定电压至690V电流自0. 16A至100A的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流（如短路电流）。

3、功能：
KB0采用模块化的单一产品结构型式，集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能，具有远距离自动控制和就地直接人力控制功能，具有面板指示及机电信号报警功能，具有协调配合的时间－电流保护特性（具有反时限、定时限和瞬时三段保护特性）。根据需要选配功能模块或附件，即可实现对一般（不频繁起动）的电动机负载、频繁起动的电动机负载、配电电路负载的控制与保护。

产品型式：
KBO基本型产品配置见图1-3，基本型产品的电气原理图见图1-4。
可逆型控制与保护开关电器KBON：以KBO基本型作为主开关，与机械联锁和电气联锁等附件组合，构成可逆型控制与保护开关电器，适用于电动机的可逆或双向控制与保护。
双电源自动转换开关电器KBOS： 额定电流100A及以下产品以KB0基本型作为主开关与电压继电器、机械联锁、电气联锁等附件组合，构成CB级成PC级的双电源自动转换开关电器ATSE；额定电流250A-630A的ATSE为PC级。
减压起动器KB0J、KB0J2、KB0Z、KB0R： KB0作为主开关，与适当的接触器、时间继电器、机械联锁和电气联锁等附件组合，构成Y－△减压起动器KB0J、自耦减压起动器KB0Z，适用于电动机的减压起动控制与保护。
双速控制器KB0D：以KB0作为主开关，与适当的接触器、机械联锁和电气联锁等附件组合，构成双速控制器，适用于双速电动机的起动控制与保护。
三速控制器KB0D3：以KB0作为主开关，与适当的接触器、机械联锁和电气联锁等附件组合，构成双速控制器，适用于双速电动机的起动控制与保护。
保护控制箱XBK1： KB0作为主开关，安装在标准的保护箱内组成动力终端箱，适用于户外以及远程单独负载的控制与保护。
派生型式：消防型（F型）、隔离型（G型）、插入式板后接线（R型）等。

KB0适用的领域：
KBO具有功能集成化、结构模块化，体积小、防护等级高，分断能力高、飞弧距离短、寿命长、连续运行、可靠性高、安装使用及维修操作方便等优点，特别适用于：冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的电动机控制与保护系统。现代化建筑中照明、电源转换、泵、风机、空调等电气控制与保护。
电动机控制中心（MCC），尤其是智能化电控系统或要求高分断能力的MCC（如要求Icu或Ics达到80k A的配电系统与保护系统）。工厂或车间的单机控制与保护（相当与动力终端）。

主要参数：
两个外形尺寸（框架代号分别为C、D）．
主电路极数分为：三极、四极。
主体额定电流等级；12A 16A 18A 32A 45A63A 100A.
可配备的过载脱扣器（控制器）覆盖的整定电流范围：最小整定电流0.16A.最大整定电流100A
短路分断能力等级：经济型(C) 35kA.标准型(Y) 50kA.高分断型(H) 80kA
预期短路电流下的分断时间为2~3ms，限流系数0.2以下。
过载脱扣器的形式：
按工作原理分为: 热磁脱扣器（包括基本型和消防型M P F L等类别） 智能控制器
电子控制器 按保护对象分为 电动机保护 配电保护 按操作频率分为 频繁操作和不频繁操作
C、D框架热磁脱扣器、智能控制器、电子控制器的外形尺寸和安装方式完全一致。(ID-357715118443535)
