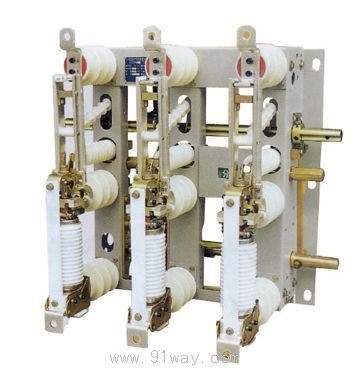

概述
FN16A-12D/630型户内交流高压真空负荷开关及FN16A-12RD/200-31.5型负荷开关-熔断器组合电器性能达到GB3804-90《3-63KV交流高压负荷开关》和IEC420《交流高压负荷开关-熔断器组合电器》(1990年版)国际标准及国家标准(报批稿)的要求。具有体积小、外形美观、安装灵活、操作力小、开断安全可靠、电寿命长、可频繁每操作、开断转移电流大、基本不需要维护,有明显的各里断口且具有手、电动二用功能,可实现远距离控制等优点。负荷开关-熔断器组合电器还具有保护变压器过载,防止设备缺相运行的功能。
主要用途
FN16A-12D/630型负荷开关和FN16A-12RD/200-31.5型组合电器适用交流50Hz,额定电压6-10KV的网络中。FN16A-12D/630可开断负荷电流,FN16A-12RD/200-31.5可开断负荷电流,过载电流和短路电流,特别适用于无油化,不检修及频繁操作要求的场所。本产品可配用CS6-Ⅰ型操作机构,也可在开关上直接操作,不必另附操作机构。选用FN16A-12D/12-J型开关可同时实现电动和手动操作。
使用环境条件
A 、周围空气温度:上限+40oC ; 下限-25 oC
b 、相对湿度:月平均值不大于90%;日平均值不大于95%
c 、海拔不超过:1000m;
d 、周围无腐蚀或可燃性气体等明显污染;
e 、无经常性的剧烈震动。

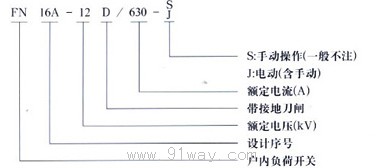

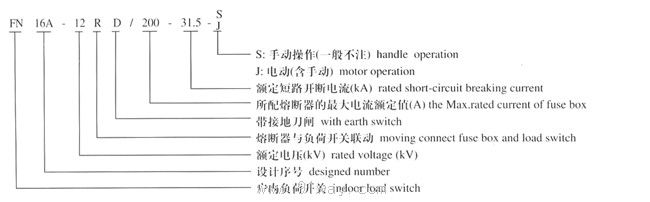

FN16A-12D系列户内交流高压真空负荷开关型号含义
技术数据
1.FN16A-12D/630型负荷开关-熔断器组合电器组合电器的技术参数见表1:
序号 | 项目 | 单位 | 参数 |
1 | 额定电压及最高工作电压 | KV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630 |
4 | 额定有功负载开断电流 | A | 630 |
5 | 额定闭环开断电流 | A | 630 |
6 | 5%额定有功负载断电流 | A | 31.5 |
7 | 额定电缆充电开断电流 | A | 10 |
8 | 额定电容开断电流 | A | 400 |
9 | 额定空载变压器开断电流 | 1600VA变压器空载电流 | |
10 | 1min 工频耐受电压(有效值)对地、相间、真空断口/隔离断口 | KV | 42/48 |
11 | 全波雷电冲击耐受电压(峰值)对地、相间、真空断口/隔离断口 | KV | 75/85 |
12 | 额定短时耐受电流(热稳定) | KVIS | 20/3 |
13 | 额定峰值耐受电流(动稳定) | KV | 50 |
14 | 额定短路关合电流 | KV | 50 |
15 | 额定电流开断次数 | 次 | 10000 |
16 | 机械寿命 | 次 | 10000 |
17 | 触头允许磨损累计厚度 | mm | 3 |
18 | 分合盏操作力距(力) | 120(240) | |
19 | 额定分闸操作电压/电流 | V/A | ~220/0.5 |
20 | 额定分闸操作电压/电流 | V/A | ~220/3 |
2.FN16A-12RD/200-31.5负荷开关-熔断器组合电流的技术参数见表2:
序号 | 项目 | 单位 | 参数 |
1 | 额定电压及最高工作电压 | KV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 熔断器最大额定电流 | A | 200 |
4 | 额定转移电流 | A | 3150 |
5 | 熔断管触发开关的分闸时间 | ms | 310+5 |
6 | 额定短路开断电流(预期有效值) | KA | 31.5 |
7 | 额定短路开断关合电流(预期峰值) | KA | 80 |
8 |
1min工频耐受电压(有效值)对地、相间、真空断口/隔离断口 |
KV | 42/48 |
9 | 雷电冲击耐受电压(峰值)对地、相间、真空断口/隔离断口 | KV | 75/85 |
10 | 熔断器撞击输出能量 | J | 2-5 |
3.隔离开关装配技术参数见表3:
序号 | 项目 | 单位 | 参数 |
1 | 三相刚合位置不同期 | mm | ≤3 |
2 | 各相刚合位置偏斜 | mm | ≤2 |
3 | 触刀正压力 | N | 200±20 |
4 | 触刀最后分离点到静触头最小距离 | mm | ≥ |
5 | 静触头与上支架间主回路电阻 | υΩ | ≤100 |
4.FN16A/12RD/200-31.5型组合电器的配熔断器的技术阐述见表4.
型号 | 额定电压 | 熔断器额定电流 | 额定开断电流 | 熔体额定电流 |
SDLAJ,XRNT□ | 12 | 40 | 50 | 6.3,10,16,20,25,31.5,40 |
SDLAJ,XRNT□ | 100 | 50,63,71,80,100 | ||
SDLAJ,XRNT□ | 125 | 125 | ||
德国SIBA公司 | 12 | 200 | 40 | 160,200 |
5.真空灭弧室装配调整的技术参数见表5:
序号 | 项目 | 单位 | 参数 |
1 | 触头开距 | Mm | ≤8+10 |
2 | 超行程(表现在超行程弹簧上) | mm | ≤5+10 |
3 | 平均合闸速度 | m/s | 06±0.2 |
4 | 平均分闸速度 | m/s | 1±0.2 |
5 | 三相触头分、合闸不同期性 | ms | ≤2 |
6 | 触头合闸弹跳时间 | ms | ≤2 |
7 | 带电体之间及相对地距离 | mm | ≥125 |
8 | 上,下支架间主回路电阻 | υΩ | ≤60 |
6.接地开关的技术参数见表6:
序号 | 项目 | 单位 | 参数 |
1 | 触头压力 | N | 200±200 |
2 | 接触面积 | 应大于视在面积的2/3 | |
3 | 三相刚合位置不同期 | mm | ≤3 |
4 | 各相刚合位置偏斜 | mm | ≤1.5 |
5 | 关合速度 | m/s | ≥2.5 |
外形图

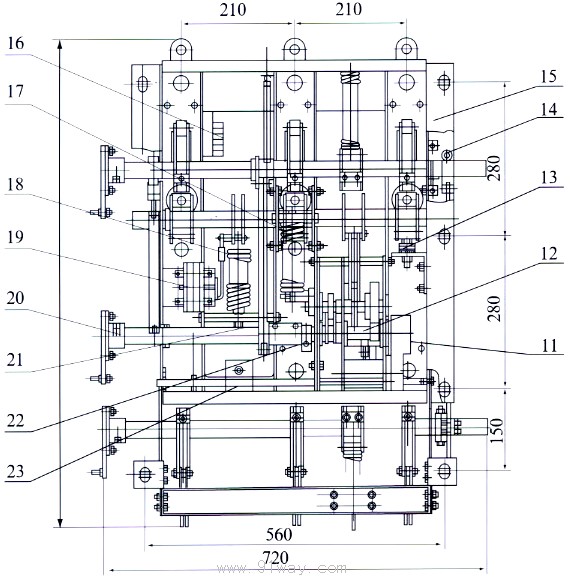

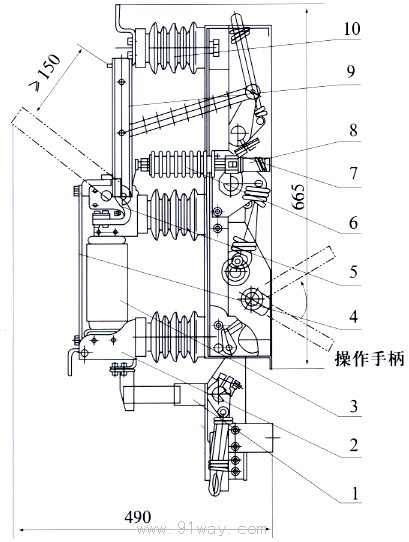

图1 FN16A-12D/630负荷开关的外形及安装尺寸
1.接地开关
2.下支架
3.真空灭弧室
4.绝缘支柱
5.上支架
6.绝缘拉杆
7.滑套
8.弹簧拉杆
9.隔离刀闸
10.绝缘子
11.电动机
12.操作机构
13.分闸缓冲垫
14.联锁机构
15.底架
16.接线端子
17.合闸弹簧
18.分闸弹簧
19.辅助开关
20.操作盘(正面操作时用)
21.隔离刀闸操作孔(背面操作时用)
22.负荷开关操作孔(背面操作时用 )
23.脱扣器

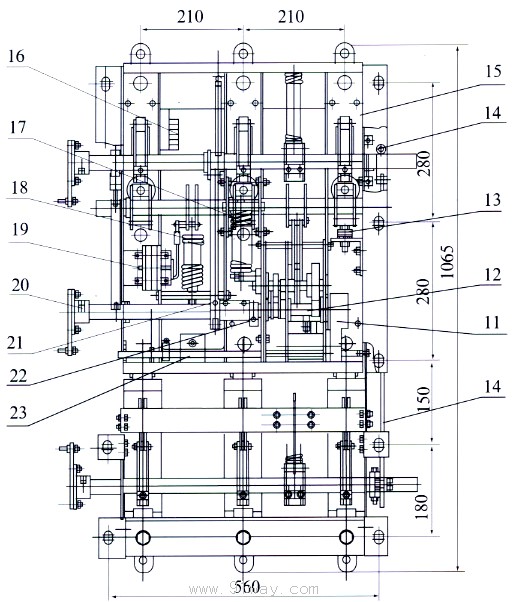

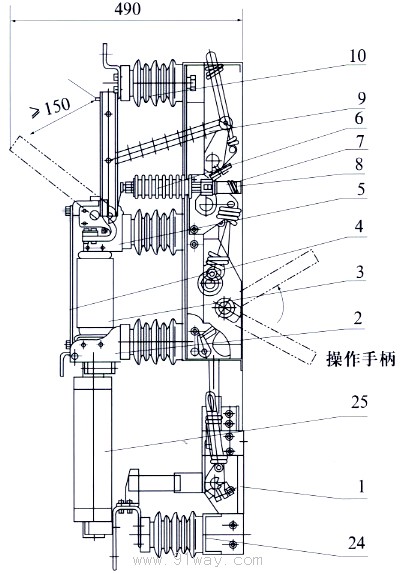

图2FN16A-12RD/200-31.5型负荷开关-熔断器组合电器的外形及安装尺寸
1.接地开关
2.下支架
3.真空灭弧室
4.绝缘支柱
5.上支架
6.绝缘拉杆
7.滑套
8.弹簧拉杆
9.隔离刀闸
10.绝缘子
11.电动机
12.操作机构
13.分闸缓冲垫
14.联锁机构
15.底架
16.接线端子
17.合闸弹簧
18.分闸弹簧
19.辅助开关
20.操作盘(正面操作时用)
21.隔离刀闸操作孔(背面操作时用)
22.负荷开关操作孔(背面操作时用 )
23.脱扣器
24.支座
25.熔断器
负荷开关和组合电器的控制回路
1-2VD | 整流元件 | KBPC2520 | 机构内部 |
YR | 跳闸线圈 | 直流 | 机构内部 |
K | 家六接触器 | CJT1-10/10A AC200V | |
HRD | 红色信号灯 | AD11-25 交流 | |
HGN | 绿色信号灯 | AD11-25 交流 | |
1-2SB | 按钮开关 | LA18-22 交流220V |
|
QL1-2 | 辅助开关 | F10-22 Ⅱ/W2 | 机构内部 |
M | 电动机 | 52ZYCJ-220V 30W | 机构内部 |
1-2FU | 熔断器 | RL1-12/6A |
1.小母线
2.熔断器
3.分闸指示
4.合渣指示
5.电机回路
6.分闸回路
7.合知指示
8.控制回路
注:虚线框内为机构内部接线

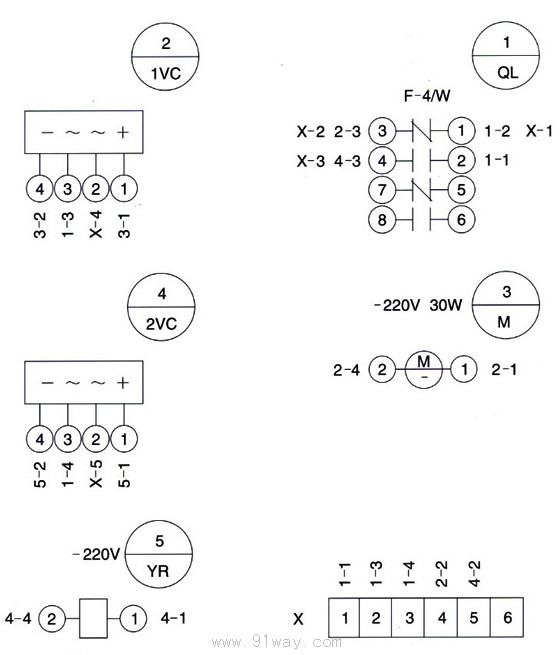

机构内部接线图
1-2VC:整流元件
YR:跳闸线圈
M:电动机
QL:辅助开关
