产品名称：

ZW8-40.5/1600-25(20,30.5)型户外交流高压真空断路器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 户外真空断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZW8-40.5/1600-25(20,30.5)型户外交流高压真空断路器产品详细说明：

ZW8-40.5/1600—25(20,30.5)型户外交流高压真空断路器(以下简称断路器) 用于交流50Hz的三相电力系统中，作为分合负荷电流、过载电流及短路电流之用。该产品总体结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷瓶，三相瓷瓶共装在一个机构箱上，灭弧室动端通过拐臂绝缘拉杆与电磁机构的输出轴相连。机构与断路器连接的联杆装在一个防水的箱体内。

ZW8-40.5/1600-25(20,30.5)型户外交流高压真空断路器技术参数 :

序号	项目			单位	数据
1	额定电压			kV	40.5
2	额定绝缘水平	lmin 工频耐压	干试	KV	95
			湿试		80
		雷电冲击耐压 ( 峰值 )			185
3	额定电流			A	1600
4	额定短路开断电流			kA	20 25 31.5
5	额定操作顾序				分 —0.3s— 合分 —180s— 合分
6	额定电容器组开断电流			A	400
7	额定短路开断电流开断次数			次	12
8	额定短路关合电流 ( 峰值 )			kA	50 63 80
9	额定峰值耐受电流
10	额定短时耐受电流				20 25 31.5
11	额定短路持续时间			S	4
12	全开断时间			ms	≤ 80
13	机械寿命			次	10000
14	额定操作电压及辅助回路额定电压			V	交流 , 直流 220V ， 110V
15	额定操作电流 ( 合闸 ) 电磁机构			A	147(220V), 294(110V)
16	动静触头允许磨损厚度			mm	3
17	重量			kg	800

ZW8-40.5/1600-25(20,30.5)型户外交流高压真空断路器

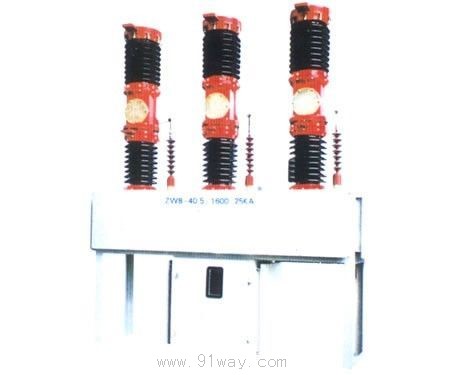

ZW8-40.5/1600-25(20,30.5)型户外交流高压真空断路器（示意图）
