MG12系列轻型机械密封产品详细说明：

技术参数
温度:-20℃～+120℃
压力:≤1.2MPa
线速度:≤10m/s

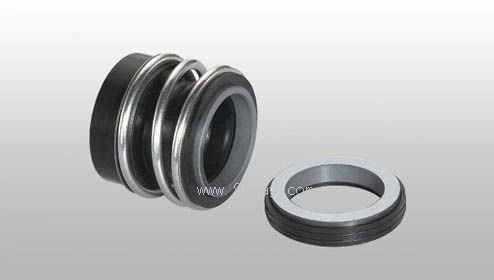

MG12机械密封系列属单端面、单弹簧、非平衡橡胶波纹管机械密封，可以任意旋向。
MG12机械密封系列是常用的密封，结构参照国外的同类产品设计，它设计精巧、外形美观，具有多种功能，通过动环更换成各种材料。可在含有颗粒的废水、污水中应用。MG12机械密封也可用于串联式或背对背式的双端面密封。

使用范围:
适用于各种离心泵|管道离心泵，排污泵，化工泵|耐腐蚀泵，不锈钢水泵，液下泵，自吸泵。

静环(陶瓷/碳化硅/碳化钨)
动环(车制石墨/碳化硅/碳化钨)
辅助密封(丁腈胶/三元乙丙胶/氟胶)
弹簧及其它金属件(不锈钢)

MG12 机械密封系列标准配G60静环(DIN24960),另外还可提供G4,G6,G9静环

Seal size d(mm)	d	d2	dst	d3	d7	L1K	L28
10	10	20.5	24	22.5	21	32.5	6.6
12	12	22.5	26	25.0	23	32.5	6.6
14	14	26.5	30	28.5	25	35.0	6.6
16	16	26.5	30	28.5	27	35.0	6.6
18	18	29.0	33	32.0	33	37.5	7.5
20	20	33.0	38	37.0	35	37.5	7.5
22	22	33.0	38	37.0	37	37.5	7.5
24	24	38.0	44	42.5	39	40.0	7.5
25	25	38.0	44	42.5	40	40.0	7.5
28	28	44.0	50	49.0	43	42.5	7.5
30	30	44.0	50	49.0	45	42.5	7.5
32	32	46.0	55	53.5	48	42.5	7.5
33	33	46.0	55	53.5	48	42.5	7.5
35	35	50.0	59	57.0	50	42.5	7.5
38	38	53.0	61	59.0	56	45.0	9.0
40	40	55.0	64	62.0	58	45.0	9.0
43	43	58.0	67	65.5	61	45.0	9.0
45	45	60.0	70	68.0	63	45.0	9.0
48	48	63.0	74	70.5	66	45.0	9.0
50	50	65.0	77	74.0	70	47.5	9.5
53	53	70.0	81	78.5	73	47.5	11.0
55	55	72.0	83	81.0	75	47.5	11.0
58	58	75.0	88	85.5	78	52.5	11.0
60	60	79.0	91	88.5	80	52.5	11.0
65	65	84.0	96	93.5	85	52.5	11.0
68	68	88.0	100	96.5	90	52.5	11.3
70	70	90.0	103	99.5	92	60.0	11.3
75	75	95.0	110	107.0	97	60.0	11.3
80	80	100.0	116	112.0	105	60.0	12.0
85	85	107.0	124	120.0	110	60.0	14.0
90	90	114.0	131	127.0	115	65.0	14.0
95	95	119.0	136	132.0	120	65.0	14.0
100	100	124.0	140	137.0	125	65.0	14.0
