GDC-J型系列电磁高真空挡板阀产品详细说明：

GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

GDC-J型系列电磁高真空挡板阀技术性能

适用范围(Pa)	10 5 ～6.7×10 -4
阀门漏率(Pa.L/S)	≤6.7x10-4
适用温度（℃）	-25～+40
线圈温升（℃）	≤65
开闭时间（S）	3～5
电源电压（V/Hz）	220/50
安装方式	垂直

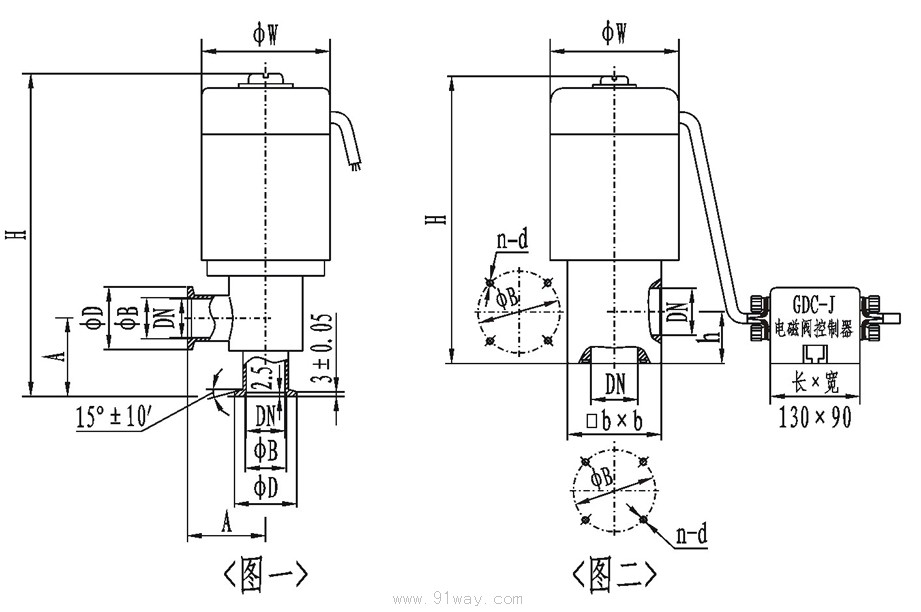

（图一）（KF）连接及外形尺寸

型号	通径(DN)	ΦW	ΦD	ΦB	H	A	法兰标准
GDC-J 16A /KF	16	68	30	17.2	186	40	GB4982
GDC-J 25A /KF	25	82	40	26.2	193	50
GDC-J40/KF	40	110	55	41.2	270	65
GDC-J 50A /KF	50	125	75	52.2	307	70	/

（图二）连接及外形尺寸

型号	通径(DN)	ΦW	ΦB	H	h	bxb	n-b	法兰标准
GDC-J16A	16	68	42	165	28	48x48	4-M5	JB919
GDC-J25A	25	82	55	190	35	58x58	4-M6
GDC-J32	32	92	64	217	40	68x68	4-M6
GDC-J40	40	110	70	240	44	80x80	4-M6
GDC-J50A	50	125	90	285	56	95x95	4-M8
GDC-J65	65	135	105	315	65	115x115	4-M8
GDC-J80	80	165	125	358	75	140x140	4-M8
