 产品名称： GDQ-J(b)型电气动高真空挡板阀（带波纹管密封）
型号规格： GDQ-J(b)型电气动高真空挡板阀（带波纹管密封）
  放大图片 放大图片
产品类别： 常规产品 -- 泵阀管件 -- 真空阀
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
GDQ-J(b)型电气动高真空挡板阀（带波纹管密封）产品详细说明：

GDQ-J(b)型系列电、气动高真空挡板阀(又称角阀)采用波纹管密封,以电信号作为阀门开关信号，依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，阀门将依靠弹簧自动关闭阀门，作为高真空管路中的启闭机构，本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。
阀门适用介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
1x105～1.3x10-6
阀门漏率(Pa.L/S)
≤1.3x10-7
适用温度（℃）

-25～+40

气源压力（MPa）
0.4～0.8
法兰标准
GB4982
安装位置
任意
电源电压

标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等

信号反馈
标准出厂：不带反馈信号
特殊指定：微动开关

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
W
H
h
A
bxb
GDQ-J10(b)/KF
10
30
12.2
76
170
146
40
36x36
GDQ-J16(b)/KF
16
30
17.2
76
170
146
40
36x36
GDQ-J25(b)/KF
25
40
26.2
95
200
165
50
61x61
GDQ-J40(b)/KF
40
55
41.2
112
232
186
65
80x80

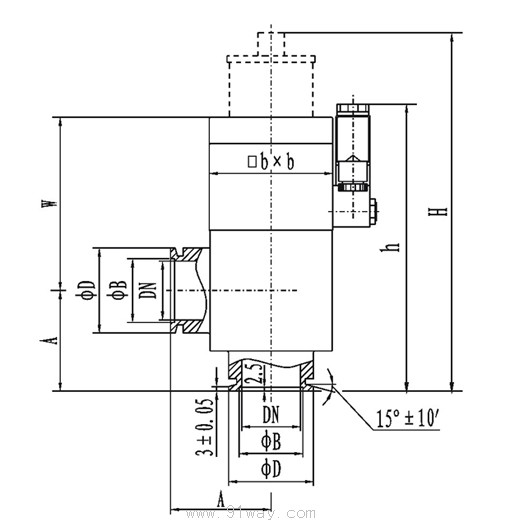

GDQ-J(b)型电气动高真空挡板阀（带波纹管密封）外形尺寸

GDQ-J(b)型电气动高真空挡板阀（带波纹管密封）
GDQ-J(b)型电气动高真空挡板阀（带波纹管密封）（示意图）
