GDQ-J(b)-A型气动高真空挡板阀(带波纹管密封)产品详细说明：

GDQ-J(b)-A型系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。

阀门适用介质为空气及非腐蚀性气体

GDQ-J(b)-A型气动高真空挡板阀(带波纹管密封)主要技术性能

适用范围(Pa)	2x105～1.3x10-6
阀门漏率(Pa.L/S)	≤1.3x10-7
适用温度（℃）	-25～+40
气源压力（MPa）	0.4～0.8
法兰标准	GB4982
安装位置	任意
电源电压	标准出厂：AC220V/50Hz 特殊指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：不带反馈信号 特殊指定：磁性开关DC/AC5～240V

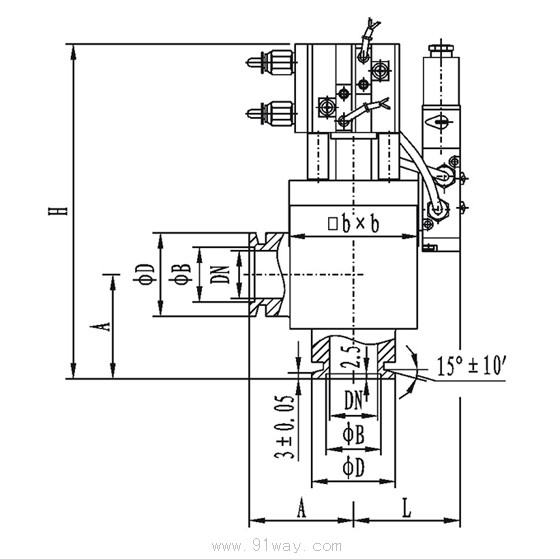

连接及外形尺寸

型号	通径(DN)	ΦD	ΦB	H	A	L	bxb
GDQ-J10(b)A	10	30	12.2	139	40	40	40x40
GDQ-J16(b)A	16	30	17.2	139	40	40	40x40
GDQ-J25(b)A	25	40	26.2	161	50	51	62x62
GDQ-J40(b)A	40	55	41.2	191	65	60	80x80
