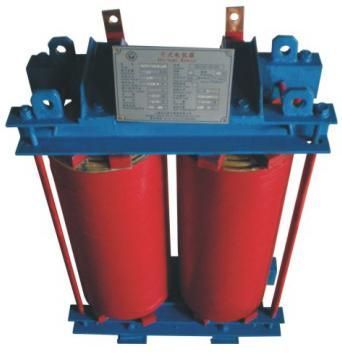

PKG系列平波电抗器产品详细说明：

PKG系列平波电抗器用于整流回路之中，抑制整流后的波纹脉动分量，并使整流后的电流连续不断，改善输出的支流波形，保证直流设备的正常运行。其结构特点如下：

1.PKG系列平波电抗器为单相铁心干式结构。
2.铁芯采用优质低损耗冷轧硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，并涂以专用粘接剂，以保证电抗气隙在运行过程中不发生变化且无噪音。
3.线圈采用F级或H级漆包铜扁线绕制，排列紧密且均匀，外表不包绝缘层，小容量线圈采用层式结构，大容量线圈采用饼式结构，具有较好的通风散热效果。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能无噪音地安全运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较低的温升。
6.外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子或铜排。

执行标准
1. GB/T 10229-1988电抗器标准
2. IEC 289：1987电抗器标准
3. JB9644-1999 半导体电气传动用电抗器标准

绝缘等级：F级或H级

PKG系列平波电抗器使用条件
a.海拔不超过2000m。
b.环境温度-25~+45℃，相对湿度不超过90%。
c.电源电压的波形近似于正弦波。
d.周围无有害气体，无易燃易爆物品。
e.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
