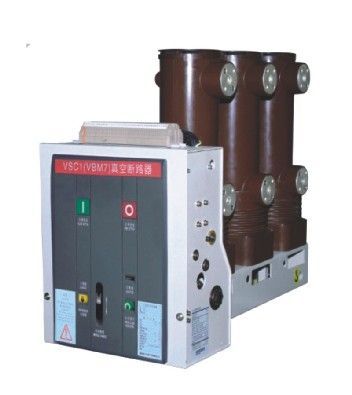

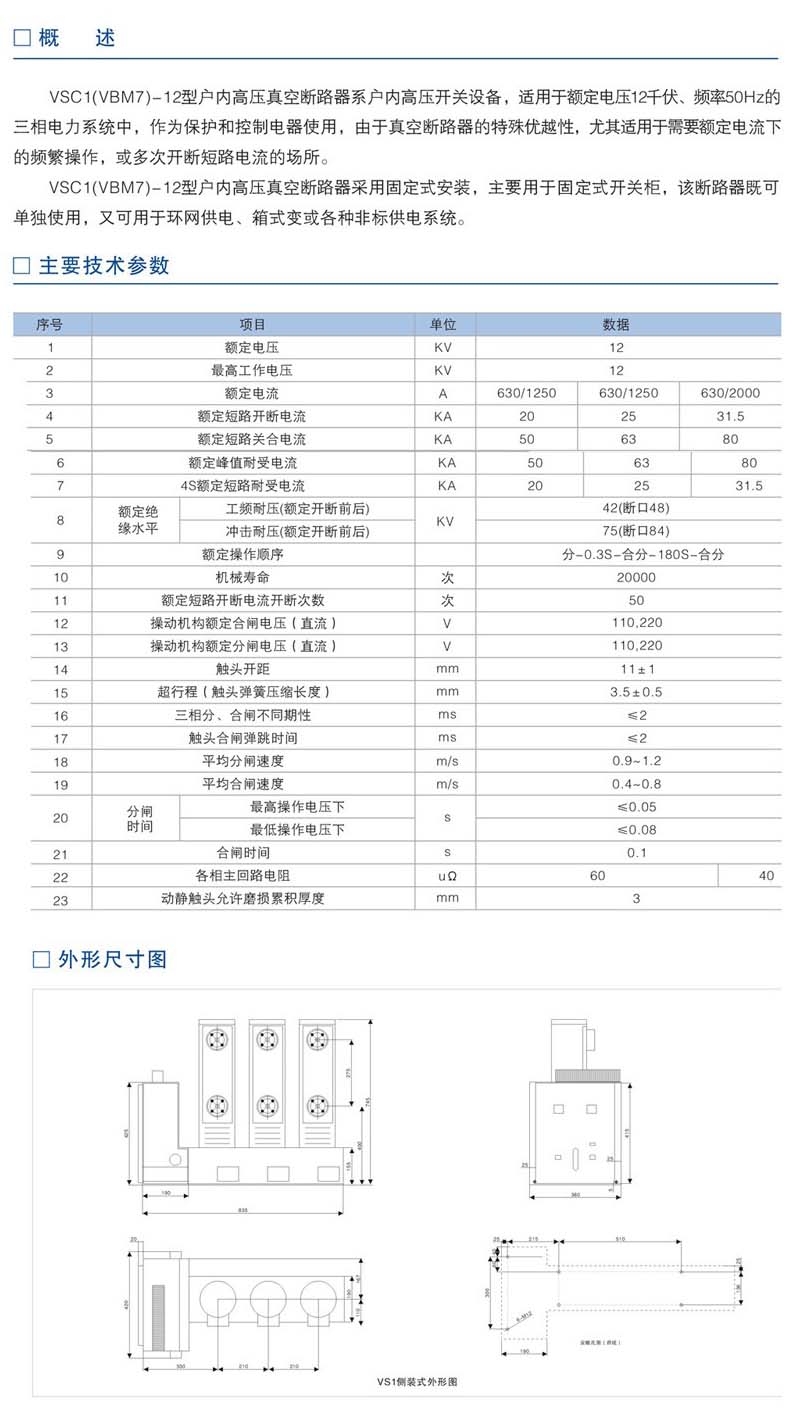

VSC1(VBM7)-12型户内高压真空断路器户内高压开关设备,适用于额定电压12千伏、频率50HZ的三相电力系统中,作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所。 VSC1(VBM7)-12型户内高压真空断路器采用固定式安装,主要用于固定式开关柜,该断路器既可单独使用,又可用于环网供电、箱式变或各种非标供电系统。
序号 |
项目 |
单位 |
数据 |
1 |
额定电压 |
KV |
12 |
2 |
最高工作电压 |
KV |
630 |
630 |
630 |
3 |
额定电流 |
A |
1250 |
1250 |
1250 |
4 |
额定短路开断电流 |
KA |
20 |
25 |
31.5 |
5 |
额定短路关合电流 |
KA |
50 |
63 |
80 |
6 |
额定峰值耐受电流 |
KA |
50 |
63 |
80 |
7 |
4S额定短路耐受电流 |
KA |
20 |
25 |
31.5 |
8 |
额定绝缘水平 |
工频耐压(额定开断前后) |
KV |
42(断口48) |
冲击耐压(额定开断前后) |
75(断口84) |
9 |
额定操作顺序 |
|
分-0.3-合分180s-合分 |
10 |
机械寿命 |
次 |
1000 |
11 |
额定短路开断电流开断次数 |
次 |
50 |
12 |
操作机构额定合闸电压(直流) |
V |
110,220 |
13 |
操作机构额定分闸电压(直流) |
V |
110,220 |
14 |
触头行程 |
mm |
11±1 |
15 |
超行程(触头弹簧压缩长度) |
mm |
3.5±0.5 |
16 |
三相分、合闸弹跳时间 |
ms |
≤2 |
17 |
触头合闸弹跳时间 |
ms |
≤2 |
18 |
平均分闸速度 |
m/s |
0.9~0.12 |
19 |
平均合闸速度 |
m/s |
0.4~0.8 |
20 |
分闸时间 |
最高操作电压下 |
s |
≤0.05 |
最低操作电压下 |
≤0.08 |
21 |
合闸时间 |
s |
0.1 |
22 |
各相主回路电阻 |
υΩ |
60 |
50 |
23 |
动静触头、允许磨损累积厚度 |
mm |
3 |
