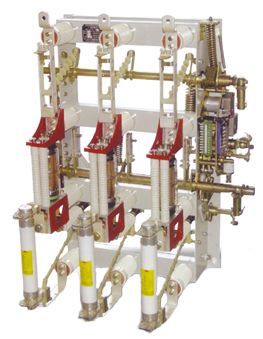

产品名称： | FZRN16A-12系列户内真空负荷开关熔断器组合电器 | ||||
| 型号规格： |   放大图片 |
|||||
| 产品类别： | 常规产品 -- 高压电器 -- 户内高压负荷开关 | |||||
| |
参考价格： | 厂价直销 | ||||
| 产品品牌： | 国产 | |||||
| 产品产地： | 上海 | |||||
| |
可供数量： | 批量 | ||||
| 供货周期： | 现货(或电询) | |||||
 |
|
|||||
| |
产品简介： |
|
||||
FZRN 16A-12系列户内交流高压真空负荷开关-熔断器组合电器，性能达到GB3804-90《3~63kV交流高压负荷开关》和EC420《交流高压负荷开关-熔断器组合电器》国际标准及国家标准。
FZRN16A-12系列户内高压真空负荷开关适用于6-10kV三相交流50Hz的电网中，作为开断负荷电流及关合短路电流之用，特别适用于在无油化，不检修及频繁操作要求的场所。
该产品具有独立隔断口，手动操作力小，可配用陶瓷管或玻璃管两种真空灭弧室等优点，是高压开关无油化和设备更新换代的理想产品。
FZRN16A-12系列户内真空负荷开关熔断器组合电器主要技术参数
|
序号 |
名称 |
单位 |
参数 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定电流 |
A |
630 |
|
3 |
额定有功负载开断电流 |
A |
630 |
|
4 |
额定闭环开断电流 |
A |
630 |
|
5 |
5%额定有功负载开断电流 |
A |
31.5 |
|
6 |
额定电缆充电开断电流 |
A |
12 |
|
7 |
额定空载变压开断电流 |
A |
1250kVA变压器空载电流 |
|
8 |
Lmin工频耐受电压(有效值)对地、相间 |
kV |
42/48 |
|
9 |
全波雷电冲击耐受电压(峰值)对地、相间 |
kV |
75/85 |
|
10 |
客定峰值耐受电流 |
kA |
50 |
|
11 |
额定短时耐受电流 |
kA/s |
20/2 |
|
12 |
额定短路关合电流 |
kA |
50 |
|
13 |
额定电流开断次数 |
次 |
10000 |
|
14 |
机械寿命 |
次 |
10000 |
|
15 |
触头允许磨损累计厚度 |
mm |
3 |
|
16 |
相间中心距 |
Mm |
210 |
|
17 |
手动操作力距 |
N.m |
<100 |
|
18 |
外形尺寸：宽x高x深 |
mm |
700x800x300 |
真空灭弧室装配调整的技术参数
|
序号 |
名称 |
单位 |
参数 |
|
1 |
触头开距 |
mm |
8+1 |
|
2 |
接触行程 |
mm |
3+1 |
|
3 |
平均合闸速度 |
m/s |
0.6±0.2 |
|
4 |
平均分闸速度 |
m/s |
1±0.2 |
|
5 |
三相触头分、合闸不同期性 |
ms |
≤2 |
|
6 |
触头合闸弹跳时间 |
ms |
≤2 |
|
7 |
带电体之间及相对地距离 |
mm |
≥125 |
|
8 |
上、下支架间主回路电阻 |
μΩ |
≤60 |
