1.真空灭弧室采用专利固封技术,体积小,寿命长,可靠性高,耐气候性好,便于运输;
2.操作机构采用小型化、高可靠弹簧操作机构,结构简单,机械寿命可达20000次;
3.采用真空灭弧,固体绝缘,体积小,重量轻,高参数、高性能,开断容量大,绝缘水平高;
4.设计结构合理,安全可靠,便于调试维护;
5.可内、外置电流互感器,用于计量与保护,外置电压互感器,可灵活配备远动辅助接点,满足配电自动化

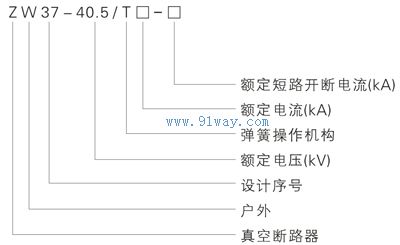

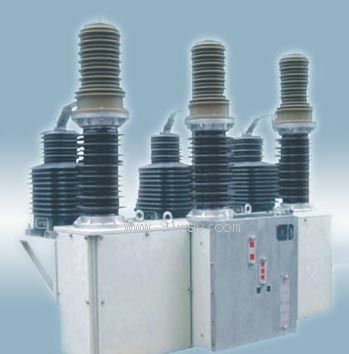

ZW37-40.5型户外交流高压真空断路器
序号 |
名称 |
单位 |
参数 |
1 |
额定电压 |
kV |
40.5 |
2 |
额定电流 |
A |
630,1250,1600,2000 |
3 |
额定短路开断电流 |
kA |
20 |
25 |
31.5 |
4 |
额定短路关合电流(峰值) |
kA |
50 |
63 |
80 |
5 |
额定短时耐受电流 |
kA |
20 |
25 |
31.5 |
6 |
额定峰值耐受电流 |
kA |
50 |
63 |
80 |
7 |
额定短路持续时间 |
S |
4 |
8 |
额定绝缘水平 |
1min工频耐受电压 |
kV |
95 |
雷电冲击耐受电压(峰值) |
185 |
9 |
额定操作顺序 |
|
分—0.3s—合分—180s—合分 |
10 |
额定短路开断电流开断次数 |
次 |
20 |
11 |
机械寿命次数 |
次 |
10000 |
12 |
额定操作电压 |
V |
220(DC、AC) |
