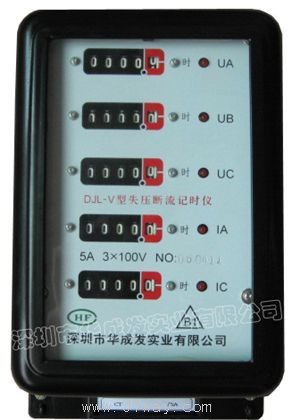

DJL-V型系列失压断流计时仪是目前最先进的失压断流监测仪表,该产品根据我国电力供电的具体情况,精心设计和制造而成,它具有功能齐全、动作可靠、计时准确、抗干扰能力强等特点。该产品电子器件全部采用微功能耗CMOS集成块,智能监测电路能准确地分相记录电压互感器的高压侧和低压侧断相失压的精确时间,并同时监测CT断线,对意外情况下的电能计量核算发生断相失压时提供了一种先进的仪器,为电能计量发生断相失压断流提供了一种必不可少的校核依据,达到公平合理的准确计费,它的各项性能指标均达到或超过电力工业部发布的《电压失压计时仪技术条件》有关标准。
一、DJL-V型失压断流计时仪型号、规格
型 号 |
类 别 |
标称电压 |
标定电流 |
DJL-V型 |
三相三线 |
3×100V |
3×1A 3×5A |
DJL-Y型 |
三相四线 |
3×220/380V
3×57.7V/100V |
3×1A 3×5A |
二、功能、特点
1. DJL-V型系列失压断流计时仪采用电压电流检测原理,以计量回路的电压互感器高压侧或低压侧断相失压进行分相计时监测,在电流互感器开路时能分相计时监测。
2. A、B、C三相计数器采用字轮计数器,抗干扰性强,每相计数器都有复位清零开关,按动电子清零开关,可以使计数器清零。
3. 电路采用全隔离的设计,对计量回路断相失压实行监测,在任何情况下,甚至于某些原因造成计时仪电子部分出现故障时,也不会影响计量回路的安全及计量精度。
4. 该计时仪采用高智能化的电子电路,不仅完善了失压断流的功能,并且该失压仪体积小,功耗小,寿命长。
5. 计时仪采用大容量的后备电池,在三相都断压的情况下,都能使该计时仪可靠工作,电池采用自动充电电路,不需要维护。
6. 具有故障报警功能,失压计时仪提供一对常开触点,若一相断相、失压或CT开路时,则该触点闭合。并发出蜂鸣报警声。
三、主要技术指标
1.计时误差:<1s/D
2.电流回路阻抗:<0.05Ω
3.整机功耗:<3W
4.电压失压参比电压:78%±2v
5.电压返回参比电压:85%±2v
6.电流断流标定电流I1:0.3%Ib±2mA
0.1%Ib±2mA
7.电流恢复标定电流I2:0.4%Ib±2mA
0.15%Ib±2mA
8.计时范围:9999.99~0.01h
9.允许掉电时间:30d
10.工作环境:―10~45℃ 温度小于90%
11.进线端对机壳耐压强度 Ø绝缘电阻 500伏兆欧表>5兆欧 Ø交流耐压500赫兹2000伏特持续1分钟
12.外形尺寸:236×185×126mm
