JSY-10B型多功能失压计时仪适用于监视电力计量用三相三线、三相四线、有功、无功电能表的运行状态，当PT回路人为或非人为（一次侧和二次侧）发生熔断，CT二次回路出现断路、短路时，该仪表能自动记录对应失压时间或CT回路断路、短路时间。以便电力计量部门追补人为的或非人为的漏计电能。对加强用电管理及提高计量管理水平等方面有着十分重要的意义。

二、功能特点
1．失压计时或失压计度由用户自选（表内铭牌右侧已设置选择开关）。
2．失压次数记录功能。（标识提示为“Ln”）。
3．八位LED数码显示：前两位标识提示，后六位显示对应数据内容。
4．非零数据项目循环显示，循环时间间隔4秒。
5．某相失压或断流，面板上其对应指示灯开始闪烁。
6．总清零开关，可一次将所有数据清除。（表内标牌右侧上端）
7．采用EEPROM存储器，数据可保证20年以内不丢失。
8．采用表面贴装工艺，产品可靠性高、工艺性好。
9．可编程性：脉冲常数可由表内按键输入。
10．线路无电流（无负载）时，失压后，表内有声光报警，但不计时计度。
11．A、B、C三相同时失压时，表内数码不显示，蜂鸣报警中断，以省电池能耗，但内部工作正常运行，电压正常后恢复显示。

三、技术指标
1．计时误差：≤0.5s/d
2．脉冲计度误差：≤0.01级
3．启动电流：≤10mA（可按用户订货要求设定）
4．电流回路阻抗：≤0.05欧姆
5．失压电压：78% UO±2伏（UO为标称电压）
6．返回电压：80% UO±2伏（UO为标称电压）
7．整机最大功耗：≤4VA
8．计时范围：0～9999.99小时
9．计度范围：0～9999.99KW.h
10．仪表常数：XXXXimp/KW.h（五位设置按订货要求生产机内设置）
11．输入脉冲：幅度5V宽度≥10ms频率≤50HZ
12．额定电压：3×100、3×380/220V、3×57/100V
13．额定电流：5A
14．三相连续失压时，正常运行时间：≤70天
15．备用电池使用寿命：≥5年
16．整机寿命：20年
17．重量：1.8kg
18．内包装外形尺寸：288×156×70mm3

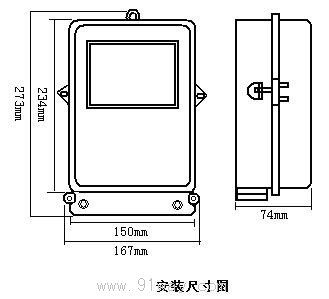

四、安装尺寸图

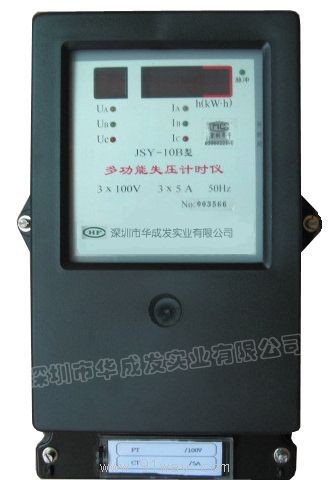

JSY-10B型多功能失压计时仪
