JSY-2B失压计时仪产品详细说明：

JSY-2B失压计时仪

电能表电压回路失压是高压电能计量装置的主要故障之一，是造成丢失电量、需要追补电量的主要原因，尤其是电能表电压回路全失压，后果更为严重，并且由此造成的电量追补随意性较大，缺乏足够依据，对重要计量场合，如发电厂上网电量关口、供电关口、大用户计量点，因为月电量高达1千万千瓦时到十几亿千瓦时，这种丢电电量和追补电量对结算的公正性有严重影响。另外，由于对电能表电压回路失压故障缺乏报警措施和巡视制度往往造成长时间电压回路失压，电能计量装置长期在故障条件下运行，影响电能计量的正确性。
　
JSY-2B失压计时仪是在电能计量发生故障时计量故障时间的，虽然不属于电能计量装置，但在电能计量装置中考虑使用电压失压计时器是十分必要的。因此，新版的《电能计量装置运行管理规程》（DL/T488-2000）以及《全国互联电网关口电能计量系统管理暂行办法》都把电压失压计时器列为高压电能计量装置中不可缺少的一个设备。

针对现有的电压回路失压计时器没有作为重要计量设备而受到应有重视而存在着设计不完善、功能不能完全满足使用要求、可靠性低、没有通信接口、档次较低等特点，北京煜邦电力技术有限公司的技术人员总结十几年电能计量工作的经验，采用先进的数字采样和可编程逻辑器件技术，应用表面贴装工艺，生产出JSY-2B电压失压计时器。为电能计量装置在电压回路失压后电量的估算提供了高性能、高可靠性的设备。

JSY-2B电压失压计时器还可为用电部门分析和排除电能计量装置二次回路运行故障提供依据。该产品完全满足电力行业标准《电压失压计时器技术条件 (DL/T566) 》的要求，同时满足《多功能电能表(DL/T614) 》中有关电磁兼容的要求。

主要功能：

准确记录电能计量回路失压时间和对应的丢失电量：在负荷电流大于启动电流的条件下，电能计量电压回路（一相、两相或三相）失压时，准确累计失压时间，计算对应的失压丢失电量，指示断相相别，进行失压报警，直到电压正常恢复为止。
准确记录失压故障状态及时间：在一相、两相或三相失压时，分别记录起始（低于额定电压的78%）、结束 (大于额定电压的85%)时间、电流值和电功率值，同时记录累计失压次数和时间。
准确记录无流状态及时间：在一相、两相或三相无流时（小于启动电流），记录对应的时间及电压值，同时记录累计无流时间和次数。
通讯功能：具有RS-485接口，可进行现场及远程通讯；具有红外通讯接口，可在现场进行数据读取和编程设置。
与电量计费系统配套使用：能与电量计费系统主站，现场电能数据采集装置进行通信，传输有关失压故障的信息。
相序错误监测和报警：显示相序，对错误相序进行报警。
错接线指示：能显示常见的错接线错误。
报警方式：通过面板上的报警指示灯闪烁进行报警；并通过继电器接点输出。
显示功能：能实时记录并显示三相电压、三相电流、三相功率、三相电能、电压合格率等数据。

JSY-2B失压计时仪技术指标：

电压、电流测量准确度：1%
功率电能测量准确度：2%
间测量精度：1s；计时误差：±1min/30d
参比电压：57.5V、100V
额定电流：1A 、5A
使用电压上限：参比电压的 120%
正常工作电压下限：参比电压的 70%
参比频率：50Hz
掉电后数据保存时间： 10年以上
启动电流：额定电流的0.5%±5mA
启动电压：参比电压的 78%±2V
返回电压：参比电压的 85%±2V
电压回路功率消耗：每相小于1.5VA
事件记录容量：200条（失压、无流记录各100条）
通讯接口：红外接口、RS485接口
使用环境：温度：-20～+85℃；湿度：25%～80%
完全满足电力行业标准《电压失压计时器技术条件 (DL/T566) 》的要求
满足《多功能电能表(DL/T614) 》中有关电磁兼容的要求。

应用举例：

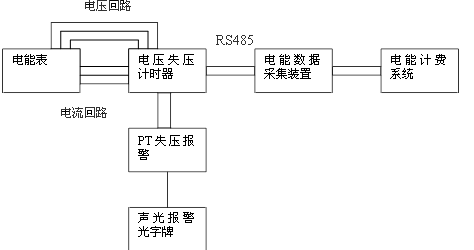

与电能计费系统共同使用，记录电能表电压回路失压事件，并进行报警输出

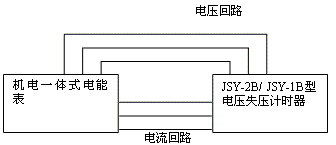

与机电一体式电能表共用，记录电能表电压回路失压情况及追补的电量

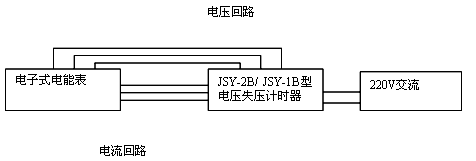

与电子式电能表共同使用，记录电能表电压回路全失压情况及应追补的电量
