用途：
JC-13、14型冲击继电器(以下简称继电器)主要用于继电保护及安全自动装置回路中各类故障中报警启动音响之用，是电站、变电所及各相关工程中央音响报警回路的重复动作元件。

继电器型号名称：



工作原理：

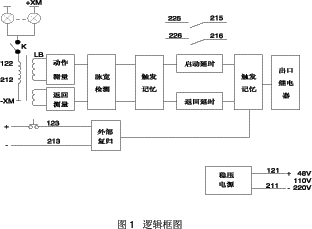

JC-13、14型继电器由变压器、测量取样脉宽检测、触发记忆、自动复归、延时动作和延时返回及稳压电路组成。逻辑框图见图1。
当某一回路光字牌点亮时，电流流过继电器的变流器初级绕组，在变流器次级绕组上感应出一脉冲电压，该电压分别送入动作测量和返回测量回路，由于动作测量只判断灯亮有输出，灯灭时无输出，而返回测量只判断灯灭时有输出而灯亮时无输出，因此动作测量和返顺测量不会同时有输出，而测量输出送入脉冲宽度检测器，以免由于回路中的感应电压而造成继电器的误动作。经脉冲宽度判断后送入触发记忆回路，触发记忆回路输出送入动作延时和返回延时回路，经符合整定时间输出至出口继电器。
由于触发回路具有记忆功能，当第一次光字牌亮后，继电器动作，若再有光字牌亮，电路不再对脉冲进行检测，直到其中有一只光字牌熄灭,到预定返回时间后继电器返回或继电器被外部复归返回。继电器再一次进入循环状态。
继电器动作和返回均有延时回路，目的为使事故和预告信号在启动音响系统中的互用性，同时继电器还设有外部复归接口。本继电器可取代目前任何一种冲击继电器，且可为用户省下原设备中用的时间继电器。

主要技术参数：
4.1 直流额定电压: 48V，110V, 220V ±20%，直流纹波<7%
4.2 最小冲击动作电流: JC-13 0.1A；JC-14 0.01A。
4.3 最大热稳定电流: JC-13 4A；JC-14 0.8A。
4.4 最小冲击复归电流: JC-13 0.1A； JC-14 0.01A
4.5 冲击额定回路数: JC-13≤40路；JC-14≤80路。
4.6 触点容量: 在电压不大于250V、电流不大于1A、时间常数为40ms的直流回路中，触点断开容量为30W。 在交流电路中为500VA (coso = 0.4±0.1)。 触点长期通过电流为5A。
4.7 功耗
4.7.1 在直流额定电压下为≤3W。
4.7.2 在最大热稳定电流下，测量回路功耗≤2W
4.8延时调整范围 动作: 0-9s，返回: 0-9s 。
级差: 1s 误差: 10%。
4.9 继电器各不同回路间均能承受2kV，50Hz，1min耐压试验。各触点之间能承受1kV，50Hz，1min耐压试验，而无击穿及闪络现象。
4.10 继电器抗干扰试验，绝缘试验均符合ZBK-45020标准。
4.11 继电器采用Combiflex结构，外形尺寸见附图2(2S12C)，安装尺寸按附图6(2S12C)。

继电器背后接线图：
应用扩展:
由于JC-13、14继电器内设有延时动作，延时返回时间回路，设延时动作整定t1，延时返回整定t2，所以有多种应用可扩展。
6.1 信号触发自动复归
无复归按钮:信号启动t1后继电器启动，信号复归t2后继电器返回。
6.2 手动复归
信号启动t1后继电器启动，手复归后继电器返回。
6.3 继电器自复归
继电器动合触点串入复归回路，信号启动t1后继电器启动，继电器动作t2后返回。

继电器外形尺寸及开孔尺寸：
见凸出式模数化插入结构中的附图2和附图6。

订货需知：
定货应指定产品的型号、名称、规格及数量。
