CKSK系列干式空芯串联电抗器产品详细说明：

CKSK系列干式空芯串联电抗器适用于6、10、35KV电力系统中，与并联电容器串联连接，用于抑制电网电压波形畸变，从而改变电网质量和保证电力系统安全运行；抑制流过电容器组的谐波电流和限制合闸涌流，从而保护电容器使之安全可靠地运行。

CKSK系列干式空芯串联电抗器使用环境
1、使用地点：户外或户内，户内使用应注意通风散热。
2、环境温度：-40～45℃。
3、相对湿度：月平均不超过90%，日平均不超过95%。
4、最大风速：不超过30m/s。
5、海拔高度：不超过1000m（超过1000m在订货时说明）
6、抗震能力：能承受烈度为8度的地震。
7、安装运行地区应无剧烈震动或颠簸。
8、安装运行地区应无有害气体、蒸汽、导电性或爆炸性尘埃。（如有特殊要求，请在订货时注明。）

CKSK系列干式空芯串联电抗器产品结构
1、电抗器采用干式空心结构，避免油浸式电抗器发生漏油、易燃等缺点，维护简单，运行安全，无铁心，不存在铁磁饱和，电感值不会随电流变化而变化，线性度好，噪音低。
2、电抗器由还氧树脂浸渍过的无纬玻璃丝带对线圈进行包封，电抗器线圈采用绝缘性能优良的聚酯薄膜及玻璃丝作为导线的匝间绝缘。
3、电抗器表面覆盖有耐紫外线辐射的硅有机漆，具有良好的耐户外气候条件性能。
4、电抗器用聚酯玻璃引拔棒作为轴向散热气道，具有良好的散热性能。
5、电抗器在温升计算时，考虑了热点的最高温度，并留有相当的裕度，从儿女保证了电抗器的长期安全运行。
6、由于电抗器采用多层并联结构，线圈的轴向电应力为零，在稳态工作电压下，沿线圈轴向高度方向的电压分布均匀。
7、由于电抗器采用浸渍环氧树酯的无纬玻璃丝带进行包封，线圈经固化处理后具有良好的整体性，电抗器在整个使用寿命期间噪音水平低于60dB。
8、电抗器采用截面很小的铝导线（Φ2～Φ5）作为线圈导线，有效地降低了谐波状态下导线中的涡流损耗。
9、由于电抗器采用浸渍环氧树酯的无纬玻璃丝带对线圈进包封，在电抗器通过短路电流时所产生的巨大机械力由包封承受，从而使整个线圈具有极高的抗短路电流能力。
10、电抗器导电部分均用氩弧焊焊接，机械结构上无紧固零件，大大提高了运行可靠性。
11、整个电抗器结构简单紧凑、能长期运行在户外气候条件下，没有设备维护的要求。

主要订货参数
1、额定频率；
2、系统电压；
3、配套电容器组额定容量；
4、配套电容器组额定电压；
5、电抗器额定电抗或电抗率；
6、绝缘水平；
7、绝缘耐热等级；
8、使用地点：户外或户内；
9、安装方式及进出线夹角；
10、其他特殊要求

CKSK系列干式空芯串联电抗器常规型号

型号规格	系统电压 KV	容量 Kvar	电流 A	端电压 KV	电抗率 %	额定电抗Ω	并联电容器参数
							额定容量 Kvar	额定电压 KV
CKSK-6-72/0.229-6	6	72	104.8	0.229	6	2.19	1200	6.6/√3
CKSK-6-144/0.499-12	6	144	96.2	0.499	12	5.19	1200	7.2/√3
CKSK-6-90/0.229-6	6	90	131	0.229	6	1.75	1500	6.6/√3
CKSK-6-180/0.499-12	6	180	120.2	0.499	12	4.15	1500	7.2/√3
CKSK-6-108/0.229-6	6	108	157.2	0.229	6	1.46	1800	6.6/√3
CKSK-6-216/0.499-12	6	216	144.3	0.499	12	3.46	1800	7.2/√3
CKSK-6-144/0.229-6	6	144	209.6	0.229	6	1.09	2400	6.6/√3
CKSK-6-288/0.499-12	6	288	192.4	0.499	12	2.59	2400	7.2/√3
CKSK-6-180/0.229-6	6	180	262	0.229	6	0.87	3000	6.6/√3
CKSK-6-360/0.499-12	6	360	240.5	0.499	12	2.08	3000	7.2/√3
CKSK-6-216/0.229-6	6	216	314.4	0.229	6	0.73	3600	6.6/√3
CKSK-6-432/0.499-12	6	432	288.6	0.499	12	1.73	3600	7.2/√3
CKSK-6-252/0.229-6	6	252	366.8	0.229	6	0.62	4200	6.6/√3
CKSK-6-504/0.499-12	6	504	366.7	0.499	12	1.48	4200	7.2/√3
CKSK-6-288/0.229-6	6	288	419.2	0.229	6	0.55	4800	6.6/√3
CKSK-6-576/0.499-12	6	576	384.8	0.499	12	1.3	4800	7.2/√3
CKSK-10-72/0.381-6	10	72	63	0.381	6	6.05	1200	11/√3
CKSK-10-144/0.831-12	10	144	57.8	0.831	12	14.39	1200	12/√3
CKSK-10-90/0.381-6	10	90	78.7	0.381	6	4.84	1500	11/√3
CKSK-10-180/0.831-12	10	180	72.2	0.831	12	11.51	1500	12/√3
CKSK-10-108/0.381-6	10	108	94.5	0.381	6	4.03	1800	11/√3
CKSK-10-216/0.831-12	10	216	86.6	0.831	12	9.59	1800	12/√3
CKSK-10-126/0.381-6	10	126	110.2	0.381	6	3.46	2100	11/√3
CKSK-10-252/0.831-12	10	252	101.1	0.831	12	8.22	2100	12/√3
CKSK-10-144/0.381-6	10	144	126	0.381	6	3.03	2400	11/√3
CKSK-10-288/0.831-12	10	288	115.5	0.831	12	7.19	2400	12/√3
CKSK-10-162/0.391-6	10	162	141.7	0.381	6	2.69	2700	11/√3
CKSK-10-324/0.831-12	10	324	130	0.831	12	6.39	2700	12/√3
CKSK-10-180/0.391-6	10	180	157.5	0.381	6	2.42	3000	11/√3
CKSK-10-360/0.831-12	10	360	144.4	0.831	12	5.76	3000	12/√3
CKSK-10-198/0.391-6	10	198	173.2	0.381	6	2.20	3300	11/√3
CKSK-10-396/0.831-12	10	396	158.8	0.831	12	5.23	3300	12/√3
CKSK-10-216/0.391-6	10	216	189	0.381	6	2.02	3600	11/√3
CKSK-10-432/0.831-12	10	432	173.3	0.831	12	4.79	3600	12/√3
CKSK-10-270/0.391, -6	10	270	236.2	0.381	6	1.64	4500	11/√3
CKSK-10-540/0.831-12	10	540	216.6	0.831	12	3.84	4500	12/√3
CKSK-10-324/0.391-6	10	324	283.5	0.381	6	1.34	5400	11/√3
CKSK-10-648/0.831-12	10	648	260	0.831	12	3.20	5400	12/√3
CKSK-10-432/0.391-6	10	432	378	0.381	6	1.01	7200	11/√3
CKSK-10-864/0.831-12	10	864	346.6	0.831	12	2.4	7200	12/√3
CKSK-10-504/0.391-6	10	504	440.9	0.381	6	0.86	8400	11/√3
CKSK-10-1008/0.831-12	10	1008	404.3	0.831	12	2.06	8400	12/√3
CKSK-10-540/0.391-6	10	540	472.4	0.381	6	0.81	9000	11/√3
CKSK-10-1080/0.831-12	10	1080	433.2	0.831	12	1.92	9000	12/√3
CKSK-10-600/0.391-6	10	600	525	0.381	6	0.73	10000	11/√3
CKSK-10-1200/0.831-12	10	1200	481.3	0.831	12	1.73	10000	12/√3
CKSK-35-288/1.32-6	35	288	72.7	1.32	6	18.16	4800	2×11
CKSK-35-576/2.88-12	35	576	66.7	2.88	12	43.20	4800	2×12
CKSK-35-360/1.32-6	35	360	90.9	1.32	6	14.52	6000	2×11
CKSK-35-720/2.88-12	35	720	83.3	2.88	12	34.56	6000	2×12
CKSK-35-480/1.32-6	35	480	121.2	1.32	6	10.89	8000	2×11
CKSK-35-960/2.88-12	35	960	111.1	2.88	12	25.92	8000	2×12
CKSK-35-600/1.32-6	35	600	151.5	1.32	6	8.71	10000	2×11
CKSK-35-1200/2.88-12	35	1200	138.9	2.88	12	20.73	10000	2×12
CKSK-35-720/1.32-6	35	720	181.8	1.32	6	7.26	12000	2×11
CKSK-35-1440/2.88-12	35	1440	166.7	2.88	12	17.28	12000	2×12
CKSK-35-840/1.32-6	35	840	212.3	1.32	6	14.81	14000	2×11
CKSK-35-1800/2.88-12	35	1800	194.4	2.88	12	6.05	14000	2×12
CKSK-35-960/1.32-6	35	960	242.4	1.32	6	5.45	16000	2×11
CKSK-35-1920/2.88-12	35	1920	222.2	2.88	12	12.96	16000	2×12
CKSK-35-1200/1.32-6	35	1200	303	1.32	6	4.36	20000	2×11
CKSK-35-2400/2.88-12	35	2400	277.8	2.88	12	10.37	20000	2×12
CKSK-35-1800/1.32-6	35	1800	154.5	1.32	6	2.9	30000	2×11
CKSK-35-3600/2.88-12	35	3600	416.7	2.88	12	6.91	30000	2×12
CKSK-35-2400/1.32-6	35	2400	606.1	1.32	6	2.18	40000	2×11
CKSK-35-5400/2.88-12	35	5400	555.6	2.88	12	5.18	40000	2×12

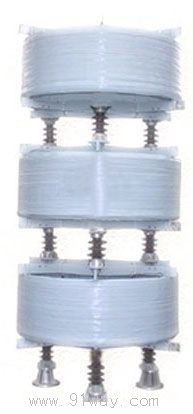

CKSK系列干式空芯串联电抗器
