WMY型投入式液位变送器

WMY型扩散硅投入式液位变送器是二线制，4～20MADC输出，24VDC直流供电，与介质接触部分全部为不锈钢，再直接安装在测量管道上，使用极其方便，广泛适用于石油、化工、冶金、环保、食品、水利,城市供水,油田等行业的液位测量。液位变送器的卓越品质,满足了我国工业自动化及部分行业的计量自动化对高精度液位检测仪表的需求。

一、特点
稳定性好,精度高,性能/价格比高
直接投入被测介质中,安装使用相当方便
固态结构,无可动部件,高可靠性,使用寿命长
从水、油到粘度较大的糊状物都可进行高精度的测量,不受被测介质起泡、沉积、电气特性的影响
无材料疲劳磨损,对振动、冲击不敏感
宽范围的温度补偿
具有电源反相极性保护及过载限流保护

二、工作原理
利用静压法测量原理
当液位变送器投入到被测液中某一深度时,传感器迎液面受到的压力为:P=p.g.H+P·
式中:
  P:传感器迎液面所受压力,单位:Pa
  p:被测液体密度,　　　　 单位:kg/m3
  g:当地重力加速度,　　　 单位:m/s2
  p·:液面上大气压,　　　　单位:Pa
  H:传感器投入液体的深度, 单位:m
   同时,通过导气电缆将液面上的大气压P·引入到传感器的背压腔,以抵消传感器迎液面的P·,使传感器测得压力为:P=p.g.H
   显然,通过测取压力P,可以得到液位深度H。传感器感测的压力信号经电路转换放大,补偿后以标准信号输出。

三、技术性能
适用介质:投入式适用与316不锈钢,丁腈橡胶,聚氯乙烯共存的介质,法兰式可测没强腐蚀性介质。
测量范围: 0-0.1米～0-35米
精度:0.25%;0.5%
工作温度:-10℃-+70℃(介质无结晶)
100%等分刻度、LED二种指示表头，现场读数十分方便
贮存温度:-40℃-+125℃
零点温度系数:±0.015%量程/℃
量程温度系数:±0.015%量程/℃
长期稳定性:±0.2%量程/年
电源电压:12-36VDC　标准24VDC
输出信号:两线制4-20mADC
最大过载: 不超过管长

四、调试方法：
拧下保护盖，即可看到调零和满程电阻器，外接标准电源及电流表（0.2极以上），即可调整，步骤如下：
在变送器没有液体的情况下，调节零点电阻器，使之输出电流4mA，
变送器加液到满量程，调节满程电阻器，使之输出电流20mA，
反复以上步骤两三次，直到信号正常。
调节完毕，拧紧保护盖。

五、结构特点

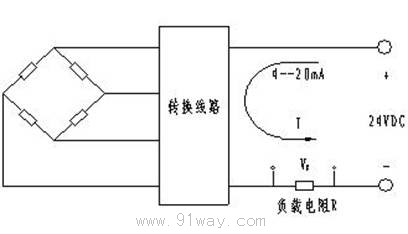

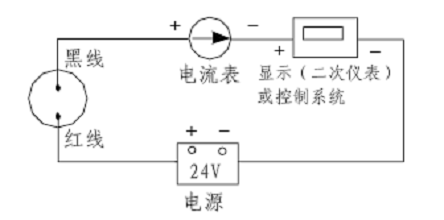

六、电器连接图：
