DS-1DX架空型智能短路故障指示器产品详细说明：

DS-1DX架空型智能短路故障指示器采用高强度和高透视性的航空材料一次成型，并经过纳米技术处理，透视性更好，抗污秽，抗老化，免维
护，使用寿命长。

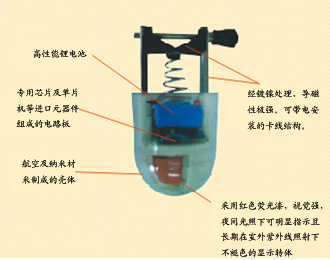

高性能锂电池 ，使用寿命可达8年以上。
专用芯片及单片机等进口元器件组成的电路板。
航空及纳米材料制成的壳体．
经镀镍处理、导磁性极强。可带电安装的卡线结构．
采用红色荧光漆，视觉强，夜间光照下可明显指示．且长期在室外紫外线照射下不褪色的显示转体．

功能与效益
迅速指明故障线路和故障点，减小停电面积；
缩短故障排除时间，提高售电量和供电可靠性；
准确指示瞬间故障，利于排除供电隐患；
为查找隐蔽永久性故障点提供了技术手段；
缩短故障点的查找时间，减轻了巡线人员劳动强度；
界定故障责任区，明确责任人；
避免传统多次拉路合闸巡线给电力设备带来的影响；

DS-1DX架空型智能短路故障指示器技术指标

适用电压等级：U≥6KV
动作复位时间：6、12、24、36小时可选
适用导线电流：I≤600A
使用环境温度：-35≤T≤+65
适用导线线径：16mm2≤d≤240mm2
动 作 次 数 ：≥5000次
动作响应时间：0.06S≤t≤3S
静 态 功 耗： ≤10μW

动作原理
短路检测原理：根据短路现象，在短路瞬间电流正突变，保护动作停电作为动作依据。

用于判断短路的故障指示原理图：



由2#线B相2、5、8指示器和2#线C相3、6、9指示器翻红牌显示而11指示器和12指示器仍为白色，即可判断出D点发生短路故障

DS-1DX架空型智能短路故障指示器
