FZB21-12D/T630-20型户内高压真空负荷开关产品详细说明：

FZB21-12D/T630-20型户内高压真空负荷开关（以下简称负荷开关），是三相交流50Hz的户装置，在额定电压12KV的电力系统中，作为电气设施的保护和控制，用于分合负荷电流，闭环电流和承载过负荷电流，也可开断和关合空载长线，空载变压器及电容器。
配装具有关合短路电流能力的接地开关。
操动机构可手动和电动，便于实现电力系统的遥控要求。

FZRN21-12D/T125-31.5型户内高压真空负荷开关-熔断器组合电器（以下简称组合电器），是由负荷开关与熔断器组合而成，除具有负荷开关的功能外，还具有短路保护功能。
在中国市场，负荷开关已渐渐取代断路器而得到广泛应用。与断路器相比，负荷开关不仅价格便宜，操作简单，而且配以熔断器后对故障反应更快，对保护变压器特有效，负荷开关已受到广大城乡用户青睐，愈来愈受到人们的重视和欢迎。
2.正常使用条件
a) 周围空气温度：上限+40oC，下限-40oC；
b) 相对湿度：日平均值不大于95%，月平均值不大于90%；
c) 水蒸气压力：日平均值不超过2.2kPa，月平均值不超过1.8kPa；
d) 无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

3 主要技术参数
3.1 负荷开关的主要技术参数

序号	参数名称		单位	数据
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定电流		A	630
4	额定有功负载开断电流			630
5	额定闭环开断电流			630
6	5%额定有功负载开断电流			31.5
7	额定电缆充电开断电流			10
8	额定空载变压器容量		kVA	1250
9	1min工频耐压	真空断口、相间、相对地	kV	42
		隔离断口		48
10	雷电冲击耐压（峰值）	真空断口、相间、相对地		75
		隔离断口		85
11	4S额定短时耐受电流（热稳定）		kA	20
12	额定峰值耐受电流（动稳定）		kA	50
13	额定短路关合电流（峰值）			50
14	额定电流开断次数		次	10000
15	机械寿命			10000
16	真空灭弧室触头允许磨损厚度		mm	2
17	手动操作力矩		N.m	≤200

3.2 组合电器技术参数

序号	参数名称		单位	数据
1	额定电压		kV	12
2	额定频率		Hz	50
3	熔断器最大额定电流		A	125
4	额定开断交流电流			3150
5	熔断器触发的开关分闸时间		ms	40±5
6	额定短路开断电流（有效值）		kA	31.5
7	额定短路开断电流（峰值）		kA	50
8	1min工频耐压	真空断口、相间、相对地	kV	42
9		隔离断口		48
	雷电冲击耐压（峰值）	真空断口、相间、相对地		75
10		隔离断口		85
	熔断器撞击器输出能量		J	2-5

3.3 机械调整参数

序号	参数名称	单位	数据
1	触头开距/超行程	mm	10±1/4±0.5
2	平均合闸速度/平均分闸速度（触头刚分6mm）	m/s	0.6±0.2/1.1±0.2
3	三相触头分合闸同期性/触头合闸弹跳时间	ms	≤2/≤2
4	带电体之间及对地空气距离	mm	≥125
5	上、下支架主回路电阻	μΩ	≤70

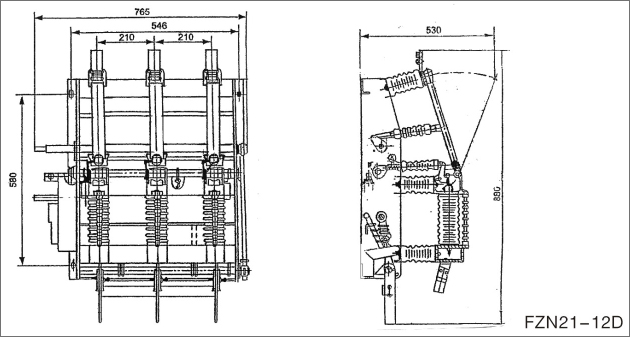

4.FZB21-12D/T630-20型户内高压真空负荷开关外形及安装尺寸

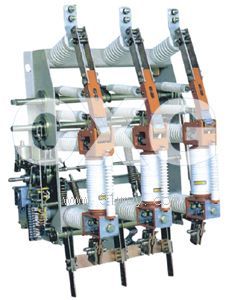

FZB21-12D/T630-20型户内高压真空负荷开关
