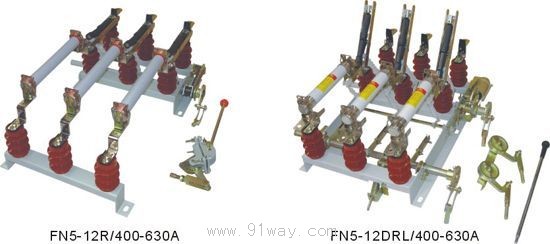

FN5-12型户内交流高压负荷开关（以下简称负荷开关）适用于交流50Hz、12kV的网络中，作为开断负荷电流及关合短路电流之用。带有熔断器的负荷开关可切断短路电流，作保护开关之用。

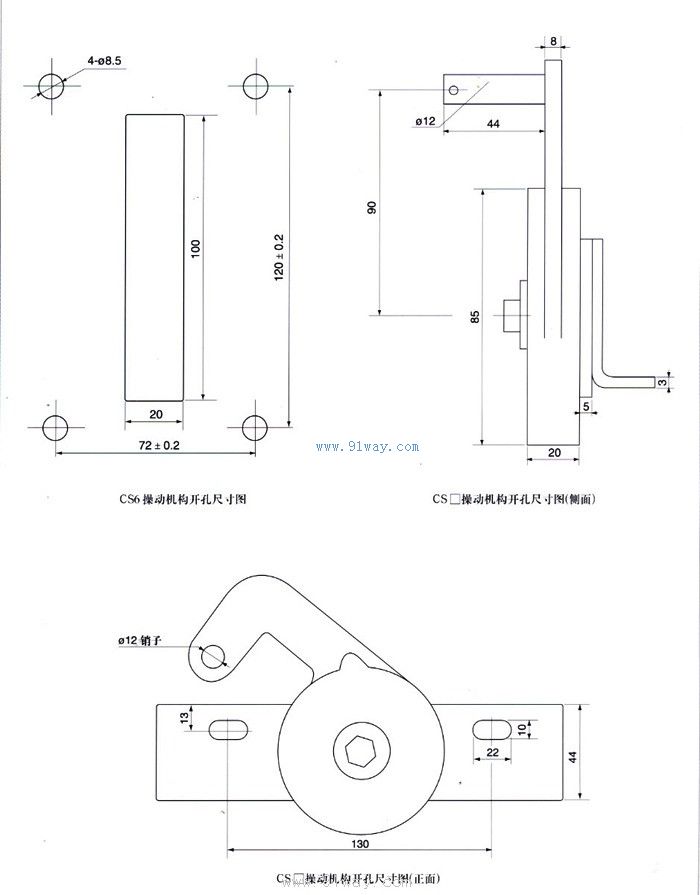

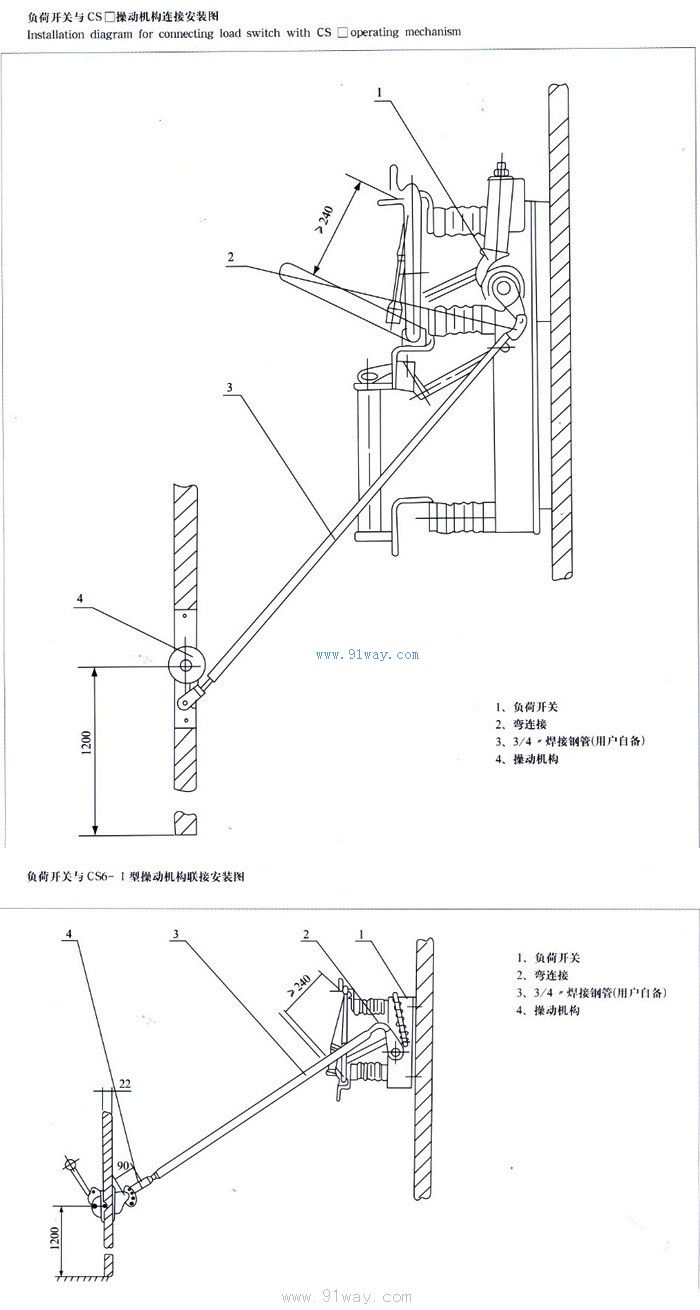

负荷开关可配用CS6-1型手机操作机构、本产品专用的CS□手动操动机构或CJ□电动操动机构。

型号及其含义



使用环境条件
1、海拔不超过1000m；
2、周围空气温度：上限+40℃，下限-25℃（电动机构不低 于-5℃）；
3、相对湿度：日平均值不大于95%，月平均值不大于90%（+25℃）；
4、周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染；
5、无经常的剧烈振动。

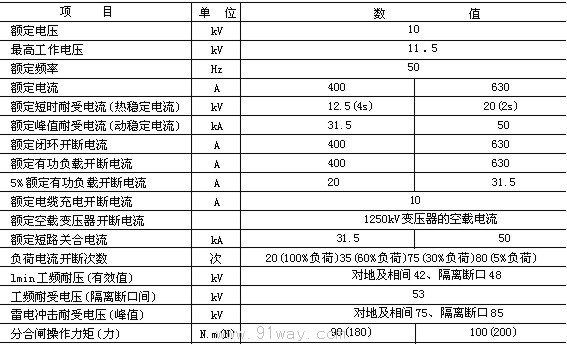

FN5系列户内交流高压负荷开关主要技术参数

注：FN5-12D负荷开关的接地部分也带有短路关合能力。

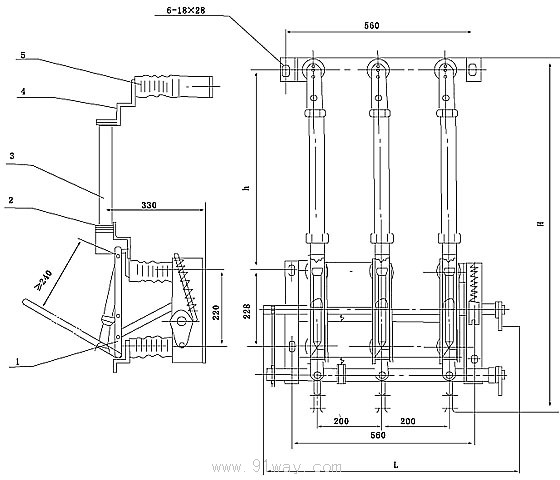

外形与安装尺寸
FN5-12负荷开关的外形与安装尺寸见图1。
FN5-12D负荷开关的外形与安装尺寸见图2。
FN5-12R负荷开关的外形与安装尺寸见图3。
FN5-12DR负荷开关的外形与安装尺寸见图4。
FN5-12R（S）负荷开关的外形与安装尺寸见图5。
FN5-12DR（S）负荷开关的外形与安装尺寸见图6。

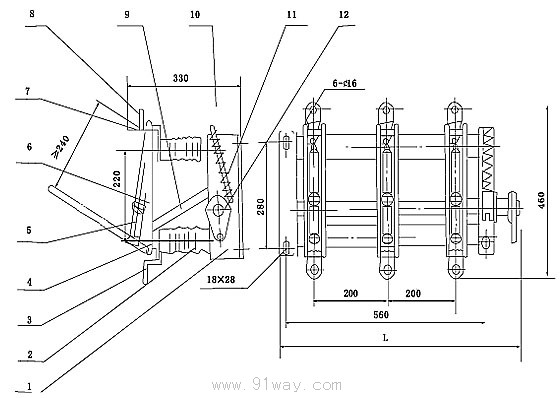

1-底架 2-支柱绝缘子 3-支座接线板 4-触刀 5-灭弧管 6-扭簧及扭簧锁轴 7-导向片 8-触座接线板
9-拉杆 10-转轴11-弹簧储能机构 12-操作盘



图1 FN5-12负荷开关外形图

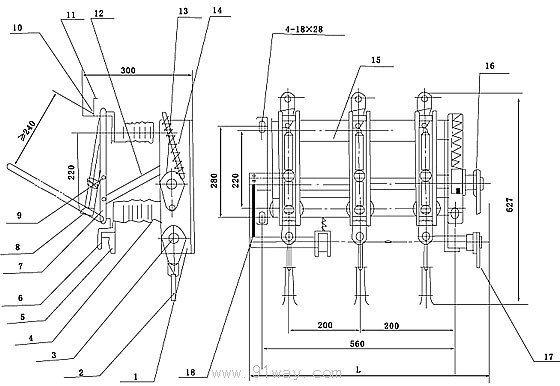

1-底架 2-接地触刀 3-接地一关转轴 4-支柱绝缘了 5-接地触座 6-支座接线板 7-负荷开关触刀 8-灭弧管 9-扭簧及扭簧销轴 10-导向片 11-触座接线板 12-拉杆 13-负荷开关转轴 14-负荷开关弹簧储能结构 15-接地开关弹簧储能机构 16-负荷开关操作盘 17-接地开关操作盘 18-联锁机构



图2 FN5-12D负荷开关外形图

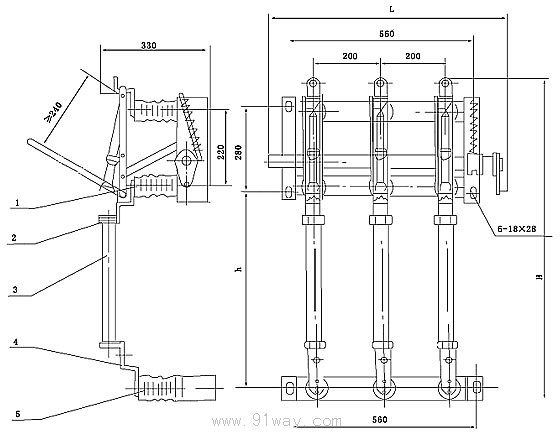

1-FN5-12负荷开关 2-支座熔断器接线板 3-支柱绝缘子 4-接地触座
图3 FN5-12R负荷开关外形图

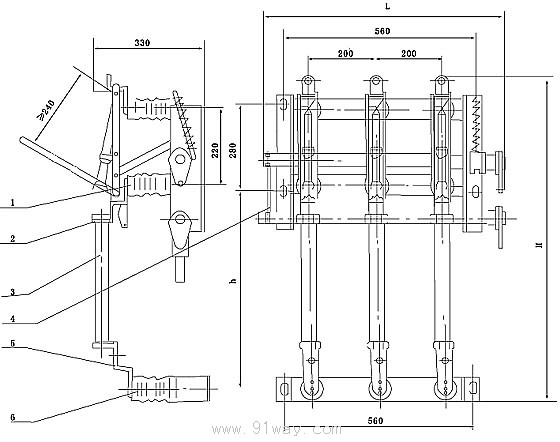

1-FN5-12D负荷开关 2-支座熔断器接线板 3-熔管 4-联锁机构 5-熔断器接线板 6-熔断器底座
图4 FN5-12DR负荷开关外形图

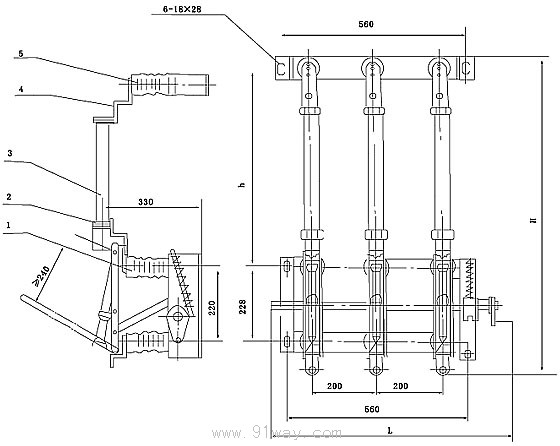

1-FN5-12负荷开关 2-支座熔断器接线板 3-熔管 4-熔断器接线板 5-熔断器底座
图5 FN5-12R（S）负荷开关外形图

1-FN5-12D负荷开关 2-支座熔断器接线板 3-熔管4-熔断器接线板 5-熔断器底座 6-边锁机构
图6 FN5-12DR（S）负荷开关外形图
订货须知
订货时应注明下列项目：
1、负荷开关的型号、名称、数量。
2、若配熔断器请注明熔断器的型号、额定电压、额定电流。
3、所配机构的型号。
