产品名称：

FLRN36-12D/125-50户内交流高压负荷开关-熔断器组合电器

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 户内高压负荷开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

FLRN36-12D/125-50户内交流高压负荷开关-熔断器组合电器产品详细说明：

FLRN36-12D/125-50户内交流高压负荷开关熔断器组合电器（简称组合电器），是综合国内现有的组合电器生产的成熟经验及国外先进技术设计制造的新型负荷开关熔断器组合电器。它是HXGN-12型交流金属封闭环网开关柜的配套设备，能满足各地区电力系统用户的需要，具有结构简单、维护少、灭弧能力强、断口绝缘水平高、可靠性高等忧点。产品符合GB16926、GB/T11022等标准的要求。

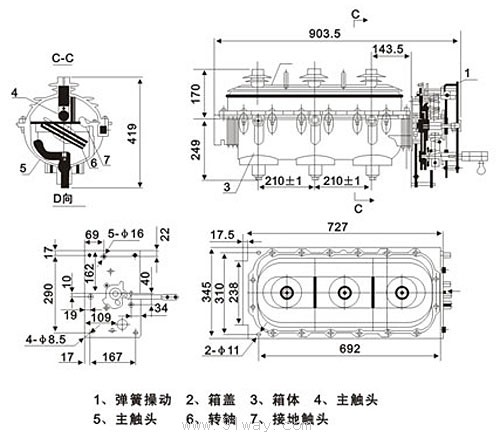

FLRN36-12D/125-50户内交流高压负荷开关-熔断器组合电器外形图及安装图:

三主要技术参数:

序号	名称			单位	负荷开关	组合电器
1	额定电压			KV	12	12
2	额定电流			A	630	125
3	额定频率			Hz	50	50
4	额定短路关合电流（峰值）			KA	50	/
5	额定短时耐受电流				20	/
6	额定峰值耐受电流				50	/
7	额定短路持续时间			S	4	/
8	额定有功负载开断电流			A	630	/
9	额定闭环开断电流			A	630	/
10	额定电缆充电电流				10	/
11	5%额定有功负载开断电流				31.5	/
12	额定短路开断电流			KA	/	50
13	额定转移电流			A	/	1550
14	额定绝缘水平	1min工频耐受电压	极间、极对地	KV	42	42
		1min工频耐受电压	隔离断口		49	49
		雷电冲击耐受电压	极间、极对地		75	75
		雷电冲击耐受电压	隔离断口		85	85
15	每极回路电阻			μΩ	≤70（不含熔断器电阻）
16	负荷开关机械寿命			次	2000	2000
17	接地开关额定短时耐受电流			KA	20	20
18	接地开关额定峰值耐受电流			KA	50	50
19	接地开关额定短路持续时间			S	4	4
20	接地开关额定短路关合电流			KA	50	50
21	接地开关机械寿命			次	2000	2000

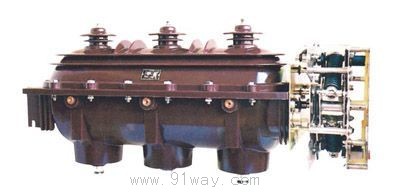

FLRN36-12D/125-50户内交流高压负荷开关－熔断器组合电器

FLRN36-12D/125-50户内交流高压负荷开关-熔断器组合电器（示意图）
