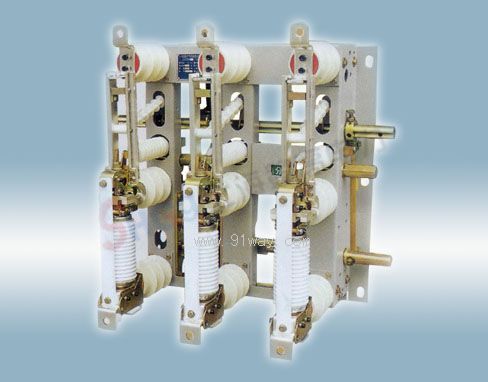

FZN16A-12系列真空负荷开关产品详细说明：

FZN16A-12系列户内交流高压负荷开关--熔断器组合电器，性能达到GB3804-90《3~63kV交流电压负荷开关》和IEC420 《交流高压负荷开关--熔断器组合电器》国际标准及国家标准。

FZN16A—12系列户内高压真空负荷开关适用于6-10kV三相交流50Hz的电网中，作为开断负荷电流及关合短路电流之用；特别适用于在无油化，不检修及频繁操作要求的场所。

该产品具有独立隔离断口；手动操作力小，可配用陶瓷管，或玻璃管两种真空灭弧室，是高压开关无油化和设备更新换代上水平的理想产品。


FZN16A-12系列真空负荷开关负荷开关的技术参数:

序 号	名  称	单  位	参  数
1	额定电压	kV	12
2	额定电流	A	630
3	额定有功负载开断电流	A	630
4	额定闭环开断电流	A	630
5	5％额定有功负载开断电流	A	31.5
6	额定电缆充电开断电流	A	10
7	额定空载变压器的开断电流	A	1250KVA变压器空截电流
8	1min工频耐受电压（有效值）.对地．相间	kV	42/48
9	全波雷电冲击耐受电压（峰值）.对地．相间	kV	75/85
10	额定峰值耐受电流	kA	50
11	额定短时耐受电流	kA/S	20/3
12	额定短路关合电流	kA	50
13	额定电流开断次数	次	10000
14	机械寿命	次	10000
15	触头允许磨损累计厚度	mm	3
16	相间中心距	mm	210
17	手动操作为距	N.M	＜100

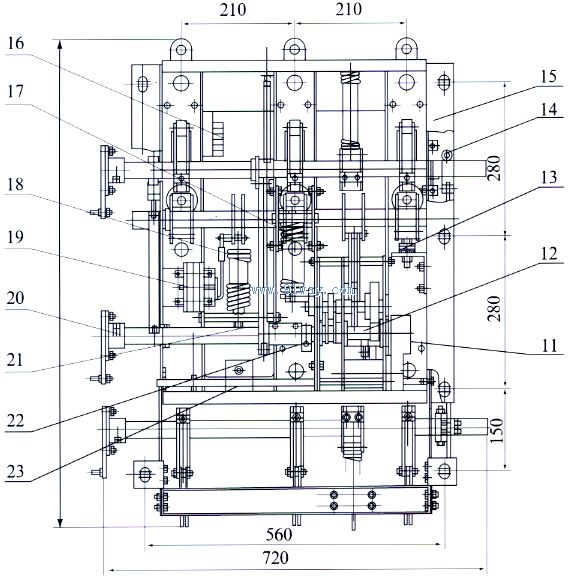

18	外形尺寸：宽X高X深	mm	700×800×300

FZN16A-12系列真空负荷开关真空灭弧室装配调整的技术参数:

序 号	名  称	单  位	参  数
1	触头开距	mm	8+1
2	接触行程	mm	3+1
3	平均合闸速度	m/s	0.6±0.2
4	平均分闸速度	m/s	1±0.2
5	三相触头分、合闸不同期性	ms	≤2
6	触头合闸弹跳时间	ms	≤2
7	带电体之间及相对地距离	mm	≥125
8	上、下支架间主回路电阻	μ Ω	≤60
