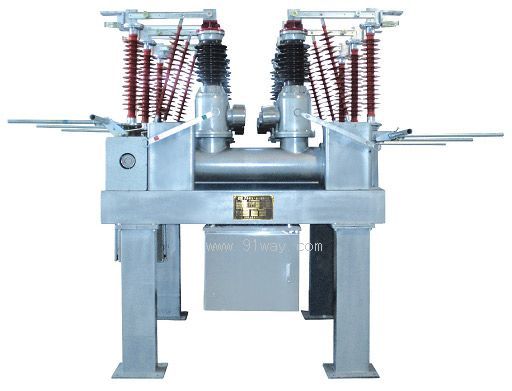

ZWC□-40.5/L1600A-31.5型敞开式组合电器产品详细说明：

1.1 ZWC□-40.5/L1600A-31.5 型敞开式组合电器是采用空气作为外绝缘SF6气体作为灭弧介质的成套组合电器.用于三相交流的40.5KV输配电系统的控制与保护,亦可用于联络断路器及开合电容器组的场合.适用于用地紧张的城市变电站、企业变电站、山区变电站。该产品具有以下特点：

1） 将断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、熔断器、母线等元件有机的组合在接地的钢结构支架上，结构紧凑。
2） 其所占空间只有分体式的30%-50%，具有节约用地，减少工程造价等显著特点。
3） 整个间隔工厂预制，在出厂前完成装配及所有的调试并整体运输到安装现场，极大的缩短安装周期。
4） 采用已充分验证的高性能的灭弧室，电压互感器，复合绝缘子避雷器、隔离开关，基本无维护，可靠性高。
5） 间隔间工厂预制的自支撑母线，无须用户修造构架。
6） 布置灵活，可用于各种接线方式。
7） 断路器可以整体下降检修或置换，因本体故障停电时间最少可缩短到3小时以内。
1.2 ZWC□-40.5配置优良
1） 先进的自能式灭弧室，开断31.5KA，全开断时间3周波，结构简单可靠，满容量开断20次。
2） CTB全弹簧操作机构，符合开关“无油化”要求：机械特性优良，结构紧凑，可靠性高，获得国家专利并获科技优质产品。
3） 隔离开关全部使用复合绝缘子，结构为单臂直抡式，简单可靠；采用自力型石墨镀银弥散铜触指，结构受力性能好，通流能力强，免维护。
4） 所有外露金属件均采用最先进的防腐工艺，保证一般污秽条件下20年无锈蚀。
1.3 ZWC□-40.5执行国家标准GB1984-2003、GB11032-89、GB1985-2004，并满足国际电工委员会标准IEC56、IEC99-4和IEC129及IEC694的要求。其内所配各其他元件满足其各自的国际要求。

2 ZWC□-40.5/L1600A-31.5型敞开式组合电器结构及工作原理
2.1 本产品为户外产品，亦可用在户外。使用环境条件见下
a.海拔高度：不超过2000米（特殊定货不限）
b.环境温度：-40℃-+40℃
c.相对湿度：日平均不大于95%，月平均不大于90%（25℃）
d.风速：不大于35米/秒
e.污秽等级IV级，公称爬电距离大于31mm/kv
f.无易燃、易爆、化学腐蚀及剧烈震动场合
g.地震烈度：不超过8度
h.履冰厚度不大于10mm

3.3 电流互感器
0.5(0.2)级电流互感器可用计量用并通过计量审查。保护互感器可为二次保护部分提供信号。
1） 每台断路器可装3-12只套管式电流互咸器（以下简称“互感器”，每相断口下装1-4只，其绕组置六氟化硫气体中，导电杆及下支座为一次回路，互感器本身只有环形铁心及二次回路。二次回路出线通过一个密封良好的接线板引至外部。接线板及引至机构箱的连接线由罩壳及钢管保护，以 防止直接和大气环境相接触。
2） 互感器有两种型号：LR-35，供测量用。LRB-35型，为10P级，供普通保护或差动保护用。每一种规格有四个接头，可以获得三种电流比，互感器的所有出线均引至机构箱内的面板上，用户可以方便地改变电流比。电流互感器的技术参数见表3，超出表中要求时，可由用户与制造厂协商。
3） 当额定电流超过1600A时，不能配内置电流互感器。
4） 断路器附装互感器的型号规格，电流比、抽头接线由用户根据需要决定，产品出厂时逐台按订货合同配给。
5） 互感器在断路器中的布置
互感器的导通过具有良好的接线板引入机构箱的接线板上，导线面积为2.5mm2
