JCZR5-12/D160-50型交流高压真空接触器熔断器组合电器产品详细说明：

JCZR5系列交流高压真空接触器----熔断器组合电器时额定电压为12KV/7.2KV，三相交流50Hz配电系统中的户内装置，可以用来在发电厂、矿山、冶金，化工等行业控制和保护1200kW及以下高压电动机和1600kVA及以下变压器。该产品结构合理，可靠性高，电寿命长，维修量少，体积小、重量轻，机械寿命极长，是一种完全能替代进口产品的高性能、不检修的组合电器。

额定参数：

名 称			数 值
			JCZ5-12/D400-4	JCZR5-12/D160-50
额定电压			12kV
额定绝缘水平	1min工频耐受电压	相间、相对地	42kV
		断口	42kV
		操动机构和辅助回路	2.0kV
雷电冲击耐受电压(峰值)相间、相对地			75kV
额定频率			50Hz
额定电流			400A	160A
最大额定开断电流(25次)			3200A
最小额定开断电流(25次)			80A
极限开断电流（3次）			4.0kA
额定短时耐受电流			4.0kA
额定短时耐受电流持续时间			4S
额定短路开断电流（预期值）			—	50(40)kA
额定关合电流（100次）			4kA	—
额定短路关合电流			10kA	100（预期值）kA
交接电流			—	3150A
半流允通电流			50(40)kA	—
主回路电阻			≤150μΩ	≤250μΩ
电寿命	AC—3		25×104次
	AC—4		10×104次
机械寿命	电保持		3.0×105次
	机械保持		3.0×105次
每小时操作循环数	电保持		300（1800）次
	机械保持		300次
额定合闸操作电压/电流			AC：220/3、110/6 V/A
			DC：220/3、110/6 V/A
合闸保持电压/电流			AC：220/0.16、110/0.32 V/A
			DC：220/0.16、110/0.32 V/A
额定分闸操作电压/电流（仅对机械保持）			AC：220/1.3、110/2.5 V/A
			DC：220/1.3、110/2.5 V/A
辅助开关	接点数	常开	3(4)个
		常闭	3个
	额定工作电流	AC	4A
		DC	0.4A

机械特性参数：

相间中心距		150±1.5mm
触头开距		6mm
超行程		1.5±0.5mm
动、静触头允许磨损厚度		3mm
平均合闸速度		0.2±0.1m/s
平均分闸速度	电保持	0.45±0.15m/s
	机械保持	0.45±0.15m/s
三相触头合、分闸同期性		≤2ms
触头合闸弹跳时间		≤5ms
合闸时间		≤150ms
分闸时间		≤50ms
注：平均合、分闸速度分别指动、静触头开距内的平均速度，只测量B相的速度值。

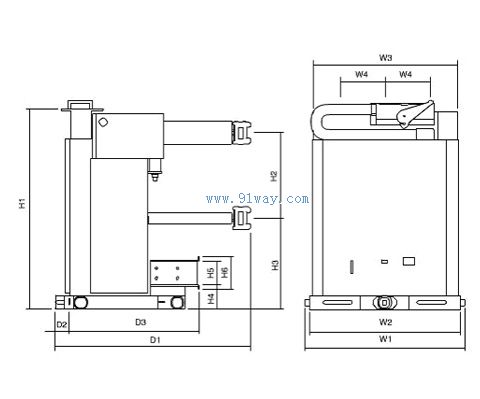

JCZR5-12/D160-50型交流高压真空接触器熔断器组合电器外形图：

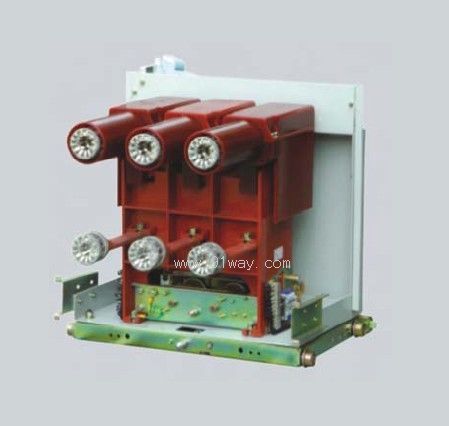

JCZR5-12/D160-50型交流高压真空接触器熔断器组合电器
