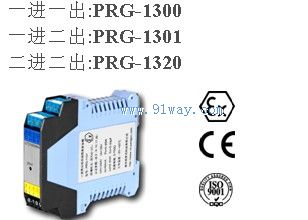

PRG-1300/1301/1320检测端隔离安全栅

PRG-13口口是一款二线制变送器检测端隔离式安全栅，给危险区的二线制变送器提供隔离电源，同时将变送器4~20mA电流信号从危险侧隔离传送到安全侧。该产品需要独立供电，电源、输入和输出间全隔离 。

主要技术规格
工作电源：20-35Vdc
功耗：PRG-1300约1W（24V供电，20mA输出时） PRG-1301约2W（24V供电，20mA输出时） PRG-1320约2W（24V供电，20mA输出时） 配电输出电源：输出电流20mA时 配电电压大于16V（负载250Ω）
输入信号范围：4mA~20mAdc
输出信号范围：4mA~20mAdc
允许输出负载能力：0~650Ω

性能指标
绝缘强度：本安端/非本安端间2500Vac/分钟 非本安端间1000Vac/1分钟
输出精度：0.1%F.S
温度漂移：0.01% F.S/℃
工作温度: -20℃～+60℃
相对湿度：35%～85% RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构：35mm导轨卡装式
ABS外壳材料
插拔式端子
外形尺寸：22.5×114.5×99（mm）
整机重量：150g

产品特点
接二线制变送器，宽范围供电，符合EMC标准 安装场所 周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质 适用现场及设备
0区、1区、2区，ⅡA、ⅡB、ⅡC危险区，适用于二线制变送器，包括：ABB、Fisher-Rosemount、Honeywell二线制变送器

安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆等级：[EXia]（ⅡC）
认证参数：端子（9.10,13.14间）
Um=250V Uo = 28V Io = 93mA
Po =0.65W Lo = 2.4 mH Co = 0.05uF

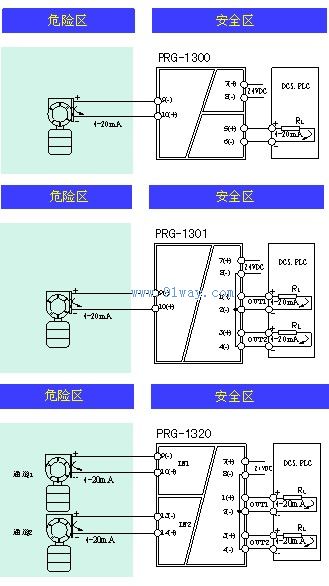

接线图

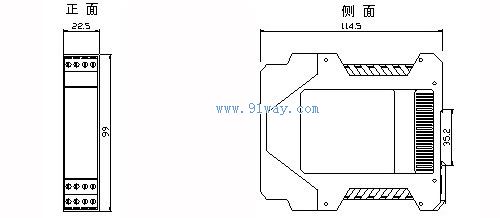

外形尺寸图（mm）
