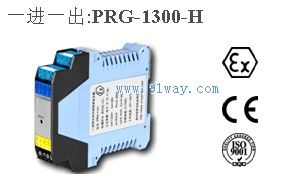

产品描述
PRG-1300-H二线制变送器（HART）检测端隔离安全栅从安全区向危险区提供24V隔离直流隔离电源给二线制智能（HART）变送器，变送器产生4mA~20mADC电流信号从危险区隔离传输到安全区输出，同时HART数字信号在危险侧和安全侧之间双向通信，可以用HART手操器通过安全栅对二线制智能（HART）变送器进行操作。该产品需独立供电（电源、输入与输出间全隔离）。

主要技术规格
工作电源：20V-35Vdc
通道数：单通道
功耗：约2W（24V供电，20mA输出时） 配电输出电源：输出电流20mA时，配电电压大于16V 输入信号范围：4mA~20Adc，HART数字信号
输出信号范围：4mA~20Adc，HART数字信号
允许输出负载能力：0-750Ω
安全侧HART通信负载电阻：≥250Ω

性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟 非本安端间1000Vac/1分钟
输出精度：0.1% F.S
温度漂移：0.01% F.S/℃
工作温度：-20℃～+60℃
相对温度：35%～85%RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构:35mm导轨卡装式，
ABS外壳材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整机重量：150g

产品特点
接二线制变送器，HART双向通信隔离传输，宽 范围供电，符合EMC标准

安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质 适用现场及设备 0区、1区、2区，ⅡA、ⅡB、ⅡC危险区，适用于二线制智能（HART）变送器，包括：ABB、Fisher-Rosemount、Honeywell二线制智能变送器
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia]（ⅡC）
认证参数：端子（9.10间）
Um = 250V Uo = 28V Io = 93mA
Po = 0.65W Lo = 2.4mH Co = 0.05uF

PRG-1300-H二线制变送器（HART）检测端隔离安全栅接线图

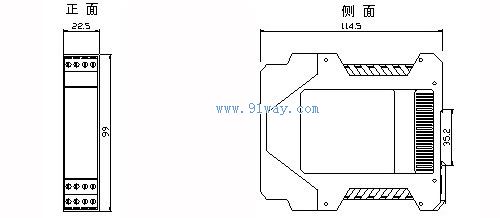

外形尺寸图（mm）
