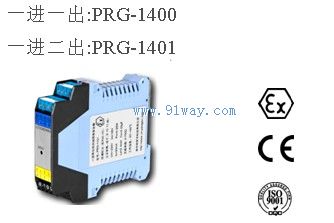

PRG-1400/1401热电阻二三线输入隔离式安全栅

2/3/4线制本质安全热电阻隔离式安全栅将现场2/3/4线制热电阻的信号转换成标准的4mA～20mADC电流信号隔离传输到安全侧

主要技术规格
电源电压：20V-35Vdc供电
通道数：PRG-1400单通道 PRG-1401单输入双输出
功耗：约1.8W（24V供电，20mA输出时）
输入信号类型：2/3/4线制热电阻
输入信号范围：对应的热电阻测量范围
信号量程范围：用户订货时指定或自行组态
输出信号范围：4mA～20mAdc
允许输出负载能力：0-650Ω
报警指示：低量程报警，L报警指示灯亮
高量程报警，H报警指示灯亮
故障报警，L、H报警指示灯同时亮

性能指标
绝缘强度:本安端/非本安端间2500Vac/分钟
非本安端间1000Vac/1分钟
输出精度：0.1% F.S
温度漂移：0.01% F.S/℃
工作温度：-20℃～+60℃
相对湿度：35%～85%RH
贮存温度：-40℃～+80℃

结构及外形尺寸
产品结构:35mm导轨卡装，
ABS外壳材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整机重量：150g

产品特点
ⅡC防爆等级，宽范围供电，符合EMC标准
安装场所
周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
适用现场及设备
安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所的热电阻相连二线或三线制热电阻（Pt100,Pt10,Cu50,Cu100）
安全防爆认证参数
国家防爆电气产品质量监督检验中心(CQST)
防爆标志：[EXia]（ⅡC）
PRG1400认证参数：端子（9.10.11）
Um = 250V Uo = 8.4V Io = 31mA
Co = 6.8uF Lo = 30mH Po = 64mW
PRG1401认证参数：端子（9.10.11）
Um = 250V Uo = 8.4V Io = 12mA
Co = 6.8uF Lo = 100mH Po = 26mW

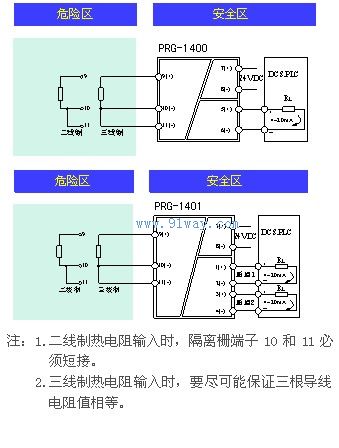

PRG-1400/1401热电阻二三线输入隔离式安全栅接线图

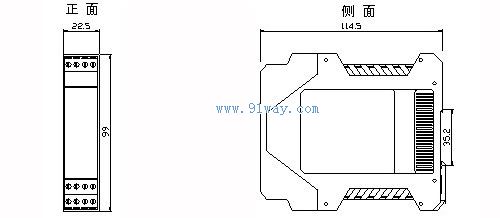

外形尺寸图（mm）
