 产品简介：
（点击小图查看大图）
011,012外齿式单排四点接触球式回转支承转盘轴承产品详细说明：
011,012外齿式单排四点接触球式回转支承转盘轴承

序号 外齿式
DL
mm		 外型尺寸 安装尺寸 结构尺寸 齿轮参数 齿轮圆周力 参考
重量
kg
D
mm		 d
mm		 H
mm		 D1
mm		 D2 mm n mm dm
mm		 L
mm		 n1
mm		 D3
mm		 d1
mm		 H1
mm		 h
mm		 b
mm		 x M
mm		 De
mm		 z 正火
Z 104N		 调质
T 104N
1 011.20.200 280 120 60 248 152 12 16 M14 28 2 201 199 50 10 40 0 3 300 98
2 011.20.224 304 144 60 272 176 12 16 M14 28 2 225 223 50 10 40 0 3 321 105
3 011.20.250 330 170 60 298 202 18 16 M14 28 2 251 249 50 10 40 0 4 352 86
4 011.20.280 360 200 60 328 232 18 16 M14 28 2 281 279 50 10 40 0 4 384 94
5 011.25.315 408 222 70 372 258 20 18 M16 32 2 316 314 60 10 50 0 5 435 85 2.9 4.4
6 011.25.355 448 262 70 412 298 20 18 M16 32 2 356 354 60 10 50 0 5 475 93 2.9 4.4
7 011.25.400 493 307 70 457 343 20 18 M16 32 2 401 399 60 10 50 0 6 528 86 3.5 5.3
8 011.25.450 543 357 70 507 393 20 18 M16 32 2 451 449 60 10 50 0 6 576 94 3.5 5.3
9 011.30.500 602 398 80 566 434 20 18 M16 32 4 501 498 70 10 60 0.5 5 629 123 3.7 5.2 85
012.30.500 6 628.8 102 4.5 6.2
9H 011.25.500 602 398 80 566 434 20 18 M16 32 4 501 499 70 10 60 0.5 5 629 123 3.7 5.2 85
012.25.500 6 628.8 102 4.5 6.2
10 011.30.560 662 458 80 626 494 20 18 M16 32 4 561 558 70 10 60 0.5 5 689 135 3.7 5.2 95
012.30.560 6 688.8 112 4.5 6.2
10H 011.25.560 662 458 80 626 494 20 18 M16 32 4 561 559 70 10 60 0.5 5 689 135 3.7 5.2 95
012.25. 560 6 688.8 112 4.5 6.2
11 011.30.630 732 528 80 696 564 24 18 M16 32 4 631 628 70 10 60 0.5 6 772.8 126 4.5 6.2 110
012.30.630 8 774.4 94 6 8.3
11H 011.25.630 732 528 80 696 564 24 18 M16 32 4 631 629 70 10 60 0.5 6 772.8 126 4.5 6.2 110
012.25.630 8 774.4 94 6 8.2
12 011.30.710 812 608 80 776 644 24 18 M16 32 4 711 708 70 10 60 0.5 6 850.8 139 4.5 6.2 120
012.30.710 8 854.4 104 6 8.3
12H 011.25.710 812 608 80 776 644 24 18 M16 32 4 711 709 70 10 60 0.5 6 850.8 139 4.5 6.2 120
012.25.710 8 854.4 104 6 8.9
13 011.40.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 8 966.4 118 8 11.1 220
012.40.800 10 968 94 10 14
13H 011.30.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 80 0.5 8 966.4 118 8 11.1 220
012.30.800 10 968 94 10 14.1
14 011.40.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 8 1062.4 130 8 11.1 240
012.40.900 10 1068 104 10 14
14H 011.30.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 80 0.5 8 1062.4 130 8 11.1 240
012.30.900 10 1068 104 10 14
15 011.40.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 10 1188 116 10 14 270
012.40.1000 12 1185.6 96 12 16.7
15H 011.30.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 80 0.5 10 1188 116 10 14 270
012.30.1000 12 1185.6 96 12 16.7
16 011.40.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 10 1298 127 10 14 300
012.40.1120 12 1305.6 106 12 16.7
16H 011.30.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 80 0.5 10 1298 127 10 14 300
012.30.1120 12 1305.6 106 12 16.7
17 011.45.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1252 1248 100 10 90 0.5 12 1449.6 118 13.5 18.8 420
012.45.1250 14 1453.2 101 15.8 21.9
17H 011.35.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1251 1248 100 10 90 0.5 12 1449.6 118 13.5 18.8 420
012.35.1250 14 14 101 15.8 21.9
18 011.45.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1402 1398 100 10 90 0.5 12 1605.6 131 13.5 18.8 480
012.45.1400 14 1607.2 112 15.5 21.9
18H 011.35.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1401 1398 100 10 90 0.5 12 1605.6 131 13.5 18.8 480
012.35.1400 14 1607.2 112 15.8 21.9
19 011.45.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1602 1598 100 10 90 0.5 14 1817.2 127 15.8 21.9 550
012.45.1600 16 1820.8 111 18.1 25
19H 011.35.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1601 1598 100 10 90 0.5 14 1817.2 127 15.8 21.9 550
012.35.1600 16 1820.8 111 18.1 25
20 011.45.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1802 1798 100 10 90 0.5 14 2013.2 141 15.8 21.9 610
012.45.1800 16 2012.8 123 18.1 25
20H 011.35.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1801 1798 100 10 90 0.5 14 2013.2 141 15.8 21.9 610
012.35.1800 16 2012.8 123 18.1 25
21 011.60.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2002 1998 132 12 120 0.5 16 2268.8 139 24.1 33.3 1100
012.60.2000 18 2264.4 123 27.1 37.5
21H 011.40.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2001 1998 132 12 120 0.5 16 2268.8 139 24.1 33.3 1100
012.40.2000 18 2264.4 123 27.1 37.5
22 011.60.2240 2418 2065 144 2350 2131 48 33 M30 60 8 224, 2 2238 132 12 120 0.5 16 2492.8 153 24.1 33.3 1250
012.60.2240 18 2498.4 136 27.1 37.5 37.5
22H 011.40.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2241 2238 132 12 120 0.5 16 2492.8 153 24.1 33.3 1250
012.40.2240 18 2498.4 136 27.1 37.5
23 011.60.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2502 2498 132 12 120 0.5 18 2768.4 151 27.1 37.5 1400
012.60.2500 20 2776 136 30.1 41.8
23H 011.40.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2501 2498 132 12 120 0.5 18 2768.4 151 27.1 37.5 1400
012.40.2500 20 2776 136 30.1 41.8
24 011.60.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 18 3074.4 168 27.1 37.5 1600
012.60.2800 20 3076 151 30.1 41.8
24H 011.40.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 120 0.5 18 3074.4 168 27.1 37.5 1600
012.40.2800 20 3076 151 30.1 41.8
25 011.75.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 20 3476 171 37.7 52.2 2800
012.75.3150 22 3471.6 155 41.5 57.4
25H 011.50.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 150 0.5 20 3476 171 37.7 52.2 2800
012.50.3150 22 3471.6 155 41.5 57.4


注：
1、n1为润滑油孔数，均布：油杯M10×1 JB/T7940.1-JB/T7940.2
2、安装孔n-dn1、n-dn2可改用螺孔；齿宽b可改为H-h。
3、表内齿轮圆周力为最大圆周力，额定圆周力取其1/2。
4、外齿修顶系数为0.1。

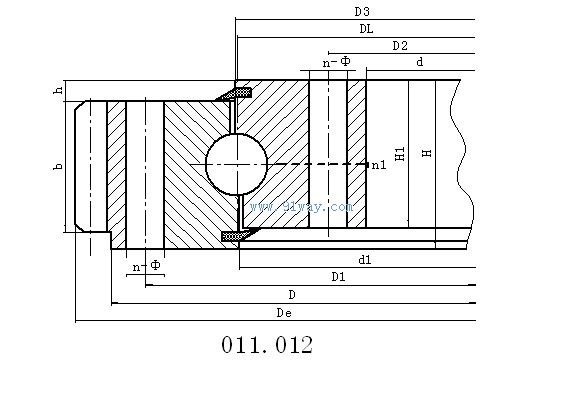

011.012外齿式单排四点接触球式回转支承转盘轴承外形尺寸

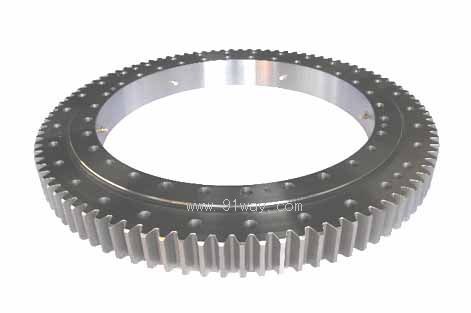

011,012外齿式单排四点接触球式回转支承转盘轴承
011,012外齿式单排四点接触球式回转支承转盘轴承（示意图）
