产品名称：

CM1E系列电子式塑壳断路器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 塑壳断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CM1E系列电子式塑壳断路器产品详细说明：

CM1E系列电子式塑壳断路器

型号			CM1E-100			CM1E-225			CM1E-250			CM1E-400			CM1E-630			CM1E-800			CM1E-1250
壳架电流Inm(A)			100			225			250			400			630			800			1250
额定电流 In(A)			32	63	100	225			250			400			630			800			800	1000	1250
过载长延时整定电流 Ir1(A)			16,20, 25,32	32,36, 40,45, 50,55, 60,63	63,65, 70,75, 80,85, 90, 95,100	100,125, 140, 160,180, 200,225			100,125, 140,150, 160, 180,200, 225,250			200,225, 250, 280,315, 350,400			400,420, 440,460, 480,500, 530,560, 600,630			630,640, 660,680, 700,720, 740,760, 780,800			400,450, 500, 550,600, 650,700, 750,800	630,680, 720,780, 820,900, 950,1000	800,850, 900,950, 1000,1050, 1100,1250
额定工作电压Ue(V)			400,690			400,690			400,690			400,690			400,690			400,690			400
额定绝缘电压Ui(V)			800			800			800			800			800			800			800
额定冲击耐受电压Uimp(V)			8000			8000			8000			8000			8000			8000			8000
极数			3		4	3		4	3		4	3		4	3		4	3		4	3
分断能力级别			M	H		M	H		M	H		M	H		M	H		M	H
额定极限短路分断能力Icu(kA)		AC 400V	50	85	50	50	85	50	50	85	50	65	100	65	65	100	65	75	100	75	80
		AC 690V	20			20			20			20			20			30
额定运行短路分断能力Ics(kA)		AC 400V	35	50	35	35	50	35	35	50	35	42	65	42	42	65	42	50	65	50	50
		AC 690V	10			10			10			15			15			20
额定短时耐受电流Icw(kA)/1s												5			8			10			15
使用类别			A			A			A			B			B			B			B
飞弧距离(㎜)			≯50(0)**			≯50(0)**			≯50(0)**			≯100(0)**			≯100			≯100			≯100
电气寿命*(次)			8000			8000			8000			7500			7500			7500			500
机械寿命*(次)		免维护	20000			20000			20000			10000			10000			10000			3000
		有维护	40000			40000			40000			20000			20000			20000			6000
外形尺寸(㎜)	W		92		122	107		142	107		142	150		198	210		280	210		280	210
	L		150			165			165			257			280			280			340
	H		92			90			90			106.5			115.5			115.5			138.5
注：根据GB14048.1，术语“寿命”表示电器在修理或更换部件前能完成的操作循环次数的概率。 *注：CM1E-100、225、250、400分别选装高为6mm、7.5mm、7.5mm、9.3mm的零飞弧罩，实现零飞弧。

CM1E系列电子式塑壳断路器

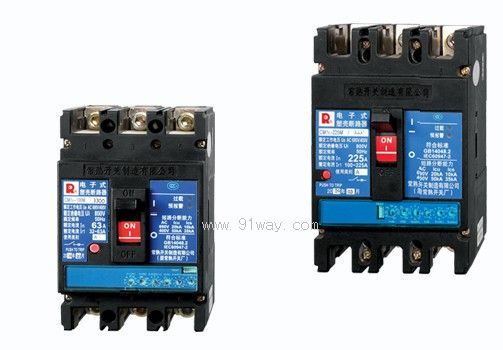

CM1E系列电子式塑壳断路器（示意图）
