产品名称：

CM3L系列漏电塑壳断路器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 塑壳断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

江苏

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CM3L系列漏电塑壳断路器产品详细说明：

CM3L系列断路器为带剩余电流保护带剩余电流保护有100A、225A、400A、630A四个壳架，电流从10A~630A，剩余电流从30 mA~30A。

壳架等级额定电流I_nm(A)			100			225			400			630
型号			CM3L-100M	CM3L-100H	CM3L-100	CM3L-225M	CM3L-225H	CM3L-225	CM3L-400M	CM3L-400H	CM3L-400	CM3L-630M	CM3L-630H	CM3L-630
极数			3		4	3		4	3		4	3		4
额定电流I_n(A)			10/16/20/25/32/40/ 50/63/80/100			100/125/140/160/ 180/200/225			225/250/315/350/400			400/500/630
额定绝缘电压U_i(V)			AC800			AC800			AC800			AC800
额定冲击耐受电压U_imp(V)			8000			8000			8000			8000
额定工作电压U_e(V) 50/60Hz			AC400			AC400			AC400			AC400
飞弧距离(㎜)			≯50 (0)²⁾			≯50 (0)²⁾			≯100 (0)²⁾			≯100 (0)²⁾
极限短路分断能力I_cu(kA)		AC400V	50	85	50	50	85	50	65	100	65	65	100	65
运行短路分断能力I_cs(kA)		AC400V	35	50	35	35	50	35	42	65	42	42	65	42
额定剩余动作电流 I_Δn(A)	AC型剩余电流保护	U型脱扣器,非延时	0.03/0.1/0.3/0.5			0.03/0.1/0.3/0.5			—			—
		V型脱扣器,非延时、延时可调	0.1/0.3/0.5			0.1/0.3/0.5			0.1/0.3/0.5			0.3/0.5/1
		W型脱扣器,非延时、延时可调	0.3/1/3/10			0.3/1/3/10			1/3/10/30			1/3/10/30
	A型剩余电流保护	VA型脱扣器,非延时、延时可调	0.1/0.3/0.5			0.1/0.3/0.5			0.1/0.3/0.5			0.3/0.5/1
额定剩余不动作电流I_Δno(mA)			1/2 I_Δn			1/2 I_Δn			1/2 I_Δn			1/2 I_Δn
额定剩余短路接通(分断)能力I_Δm(kA)			1/4 I_cu			1/4 I_cu			1/4 I_cu			1/4 I_cu
使用类别			A			A			A			A
电气寿命(次)¹⁾			8000			8000			7500			7500
机械寿命(次)¹⁾		免维护	20000			20000			10000			10000
		有维护	40000			40000			20000			20000
外形尺寸(㎜)		宽	92		122	107		142	150		198	210		280
		长	150			165			257			280
		高	92			90			106.5			115.5
注: 1)根据GB14048.1，术语“寿命”表示电器在修理或更换部件前完成的操作循环次数的概率。 2)分别选装高为6mm(CM3L-100)、7.5mm(CM3L-225)、9.3mm(CM3L-400)、9.5mm(CM3L-630)的零飞弧罩，实现零飞弧。 3)本系列三极断路器接三相负载时，负载不能带中性线，包括取自断路器负载端的负载控制回路电源也不能带中性线，否则该断路器会产生误动作。 4)本系列三极和四极断路器接单相负载时，相线接A极，中性线接C极，不要接B极。

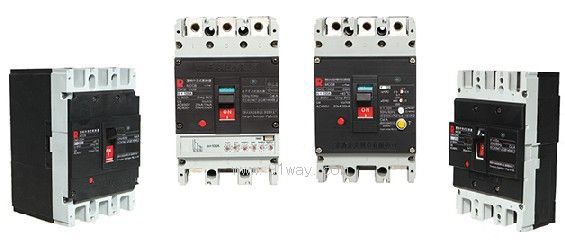

CM3L系列漏电塑壳断路器

CM3L系列漏电塑壳断路器（示意图）
