产品名称：

CM2L系列带剩余电流保护塑壳断路器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 漏电断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

江苏

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CM2L系列带剩余电流保护塑壳断路器产品详细说明：

CM2L系列带剩余电流保护塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计技术研制，根据IEC60947-2国际标准的要求开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz/60Hz、额定工作电压400V及以下、额定电流至630A的电路中作不频繁转换之用。断路器具有过载、短路和欠电压保护功能，并具有剩余电流显示、报警、保护及通信功能，还可作剩余电流火灾监控器之用。

CM2L系列带剩余电流保护塑壳断路器可垂直安装（即竖装），亦可水平安装（即横装）；
不可倒进线，即只允许1、3、5接电源线，2、4、6接负载线；
具有隔离功能，其相应的符号为：；
符合IEC60947-2、GB14048.2标准；
获国家强制性产品认证“CCC”标志。

2.正常使用条件
周围温度不＋40℃和不低于－5℃，且24h的平均值不超过＋35℃；
安装地点的海拔不超过2000m；
安装地点的空气相对湿度在最高温度为＋40℃时不超过50％，在较低温度下可以有较高的相对湿度，例如20℃时达90％。对于温度变化偶尔产生的凝露应采取特殊措施；
污染等级为3级；
主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；

CM2L系列带剩余电流保护塑壳断路器适用于电磁环境A；
应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
应安装在没有雨雪侵袭的地方。

型号			CM2L-125		CM2L-225		CM2L400		CM2L-630
壳架电流Inm （A）			125		225		400		630
额定电流In （A）			16、20、25、32、40、50、63、80、100、125		125、140、160、180、200、225		225、250、315、350、400		400、500、630
整定电流调节范围Ir1 （A）			（0.8-0.9-1.0）In
极数			4
额定工作电压Ue （V）			AC400
额定绝缘电压Ui （V）			AC800
额定冲击耐受电压Uimp （V）			8000
飞弧距离（㎜）			/>50（0*）		/>50（0*）		/>100（0*）		/>100（0*）
分断能力级别			M	H	M	H	M	H	M	H
额定极限短路分断能力Icu （kA）			70	85	70	85	70	100	70	100
额定运行短路分断能力Ics （kA）			50	70	50	70	70	75	70	75
额定剩余动作电流 I△n	U型，非延时		0.03/0.1/0.3/0.5		0.03/0.1/0.3/0.5
	V型（标准型）非延时、延时可调		0.1/0.3/0.5		0.1/0.3/0.5		0.1/0.3/0.5		0.3/0.5/1
	W型，非延时延时可调		0.3/1/3/10		0.3/1/3/10		1/3/10/30		1/3/10/30
额定剩余不动作电流I△no			1/2 I△n
额定剩余短路接通（分断）能力I△m			1/4 Icu
操作性能		通电（次）	1500		1000		1000		1000
		不通电（次）	8500		7000		4000		4000
外形尺寸		W	122		142		198		240
		L	150		165		257		270
		H	85		85		110		110
*注：选装零飞弧罩，可实现零飞弧。CM2L-125零飞弧罩高为5mm，CM2L-225高为6mm，CM2L-400高为10.5mm，CM2L-630 高为11.5mm。

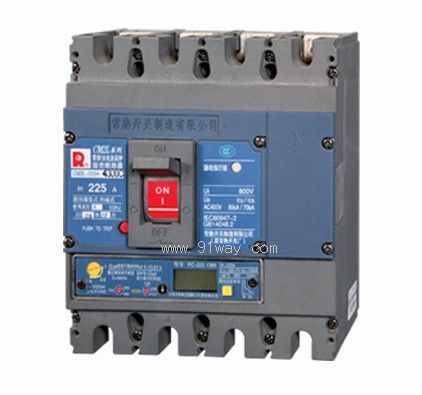

CM2L系列带剩余电流保护塑壳断路器（示意图）
