产品名称：

CM3系列塑壳断路器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 塑壳断路器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

江苏

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CM3系列塑壳断路器产品详细说明：

CM3系列断路器为热磁式有63A、100A、250A、400A、630A、800A六个壳架，电流从10A~800A。

壳架等级额定电流 I_nm(A)			63		100				250				400				630				800
型号			CM3-63L	CM3-63M	CM3 -100C	CM3-100L	CM3 -100M	CM3-100H	CM3-250C	CM3-250L	CM3-250M	CM3-250H	CM3-400C	CM3-400L	CM3-400M	CM3-400H	CM3-630C	CM3-630L	CM3-630M	CM3-630H	CM3-800L	CM3-800M	CM3-800H
极数			3/4		3/4				3	3/4			3	3/4			3	3/4			3/4
额定电流 I_n(A)			10 / 16 / 20 / 25 / 32 / 40 / 50 / 63		10 / 16 / 20/25/ 32/ 40 / 50 / 63 /80/ 100				100 / 125 / 140 / 160 / 180 / 200 / 225 / 250				225 / 250 / 315 / 350 / 400				400 / 500 / 630				400 / 500 / 630 / 700 / 800
额定绝缘电压 U_i(V)			800		800				800				800				800				800
额定冲击耐受电压 U_imp(V)			8000		8000				8000				8000				8000				8000
额定工作电压 U_e(V) 50/60Hz			AC400		AC400		AC400 AC690	AC400	AC400		AC400 AC690	AC400	AC400		AC400 AC690	AC400	AC400		AC400 AC690	AC400	AC400	AC400 AC690	AC400
飞弧距离(㎜)			≯50 (0)²⁾		≯50 (0)²⁾				≯50 (0)²⁾				≯100 (0)²⁾				≯100 (0)²⁾				≯100 (0)²⁾
额定极限短路分断能力 I_cu(kA)		AC690V					20				20				20				20			30
		AC400V	35	50	35	50	70	100	35	50	70	100	35	50	70	100	35	50	70	100	65	75	100
额定运行短路分断能力 I_cs(kA)		AC690V					10				10				15				15			20
		AC400V	35	35	22	35	50	70	25	35	50	70	35	50	70	75	35	50	70	75	65	75	75
使用类别			A		A				A				A				A				A
电气寿命(次)¹⁾		AC400V	8000		8000				8000				7500				7500				7500
		AC690V					1500				1000				1000				1000			500
机械寿命(次)¹⁾		免维护	20000		20000				20000				10000				10000				10000
		有维护	40000		40000				40000				20000				20000				20000
外形尺寸 (㎜)	宽(3极/4极)		75/100		75/100	92/122			105	107/142			150/198				182/240				210/280
	长		130		130	150			165	165			257				270				280
	高		60		60	83			60	103			106.5				110				113.7
注： 1) 根据GB14048.1，术语“寿命”表示电器在修理或更换部件前能完成的操作循环次数的概率。 2) 分别选装高为4mm(CM3-63L/M，CM3-100C)、6.2mm(CM3-100L/M/H)、8mm(CM3-250C)、7.5mm(CM3-250L/M/H)、9.3mm(CM3-400C/L/M/H，CM3-630C/L/M/H)、9.5mm(CM3-800L/M/H)的零飞弧罩，实现零飞弧。

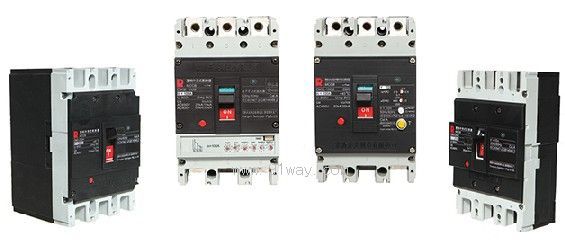

CM3系列塑壳断路器

CM3系列塑壳断路器（示意图）
