品种

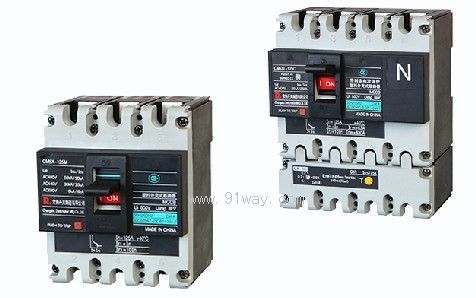

塑壳断路器CM5X-125

带剩余电流保护塑壳断路器CM5XL-125

壳架等级额定电流Inm(A)

125

125

型号

CM5X-125C

CM5X-125L

CM5X-125M

CM5XL-125C

CM5XL-125L

CM5XL-125M

极数

3、4

3、4

额定电流In（A）

1.5¹⁾、2.5¹⁾、6¹⁾、10、16、20、25、32、40、50、63、80、100、125

1.5¹⁾、2.5¹⁾、6¹⁾、10、16、20、25、32、40、50、63、80、100、125

额定绝缘电压Ui（A）

800

800

额定冲击耐受电压Uimp（V）

8000

8000

额定工作电压Ue（V）50Hz/60Hz

AC400/440/690

AC400/440

飞弧距离（mm)

0

0

短路分断能力级别

C

L

M

C

L

M

额定极限短路分断能力Icu（kA）

AC400V

25

35

50

25

35

50

AC440V

-

15

30

-

15

30

AC690V

-

4.5

6

-

-

-

额定运行短路分断能力Ics（kA）

100%Icu

100%Icu

额定剩余动作电压I△n（A）

A型剩余电流保护

UA型脱扣器，非延时

-

0.03/0.1/0.2/0.3

VA型脱扣器，非延时、
延时可调

-

0.1/0.2/0.3/0.5

额定剩余不动作电流I△no（A）

-

1/2I△n

额定剩余短路接通（分断）能力I△m（kA）

-

1/4Icu

使用类别

A

A

电气寿命（次）²⁾

AC400V

10000

10000

AC690V

1000

1000

机械寿命（次）²⁾

免维护

20000

20000

有维护

40000

40000

外形尺寸（mm）

宽W（3P/4P）

81/108

81/108

长L

100

135

高H

导轨安装

63

—

平面安装

68

68

可选脱扣器

配电型：2（单磁）、3（热磁）
电动机保护型：2M（单磁）、3M（热磁）

配电型：2（单磁）、3（热磁）
电动机保护型：2M（单磁）、3M（热磁）

注：1）仅提供单磁脱扣器；

    2）根据GB14048.1-2006，术语“寿命”表示电器在修理或更换部件前能完成的操作循环次数的概率。
