 产品名称： 010系列无齿式单排四点接触球式回转支承
型号规格： 010系列无齿式单排四点接触球式回转支承
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 转盘轴承
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
010系列无齿式单排四点接触球式回转支承产品详细说明：
010系列无齿式单排四点接触球式回转支承

序号 基本型号 外型尺寸 安装尺寸 结构尺寸 参考
重量
kg
无齿式
DL
mm		 D
mm		 d
mm		 H
mm		 D1
mm		 D2
mm		 n mm dm
mm		 L
mm		 n1
mm		 D3
mm		 d1
mm		 H1
mm		 h
mm
1 010.20.200 280 120 60 248 152 12 16 M14 28 2 201 199 50 10 　
2 010.20.224 304 144 60 272 176 12 16 M14 28 2 225 223 50 10 　
3 010.20.250 330 170 60 298 202 18 16 M14 28 2 251 249 50 10 　
4 010.20.280 360 200 60 328 232 18 16 M14 28 2 281 279 50 10 　
5 010.25.315 408 222 70 372 258 20 18 M16 32 2 316 314 60 10 　
6 010.25.355 448 262 70 412 298 20 18 M16 32 2 356 354 60 10 　
7 010.25.400 493 307 70 457 343 20 18 M16 32 2 401 399 60 10 　
8 010.25.450 543 357 70 507 393 20 18 M16 32 2 451 449 60 10 　
9 010.30.500 602 398 80 566 434 20 18 M16 32 4 501 498 70 10 85
9H 010.25.500 602 398 80 566 434 20 18 M16 32 4 501 499 70 10 85
10 010.30.560 662 458 80 626 494 20 18 M16 32 4 561 558 70 10 95
10H 010.25.560 662 458 80 626 494 20 18 M16 32 4 561 559 70 10 95
11 010.30.630 732 528 80 696 564 24 18 M16 32 4 631 628 70 10 110
11H 010.25.630 732 528 80 696 564 24 18 M16 32 4 631 629 70 10 110
12 010.30.710 812 608 80 776 644 24 18 M16 32 4 711 708 70 10 120
12H 010.25.710 812 608 80 776 644 24 18 M16 32 4 711 709 70 10 120
13 010.40.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 220
13H 010.30.800 922 678 100 878 722 30 22 M20 40 6 801 798 90 10 220
14 010.40.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 240
14H 010.30.900 1022 778 100 978 822 30 22 M20 40 6 901 898 90 10 240
15 010.40.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 270
15H 010.30.1000 1122 878 100 1078 922 36 22 M20 40 6 1001 998 90 10 270
16 010.40.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 300
16H 010.30.1120 1242 998 100 1198 1042 36 22 M20 40 6 1121 1118 90 10 300
17 010.45.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1252 1248 100 10 420
17H 010.35.1250 1390 1110 110 1337 1163 40 26 M24 48 5 1251 1248 100 10 420
18 010.45.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1402 1398 100 10 480
18H 010.35.1400 1540 1260 110 1487 1313 40 26 M24 48 5 1401 1398 100 10 480
19 011.45.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1602 1598 100 10 550
19H 010.35.1600 1740 1460 110 1687 1513 45 26 M24 48 5 1601 1598 100 10 550
20 010.45.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1802 1798 100 10 610
20H 010.35.1800 1940 1660 110 1887 1713 45 26 M24 48 5 1801 1798 100 10 610
21 010.60.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2002 1998 132 12 1100
21H 010.40.2000 2178 1825 144 2110 1891 48 33 M30 60 8 2001 1998 132 12 1100
22 010.60.2240 2418 2065 144 2350 2131 48 33 M30 60 8 2242 2238 132 12 1250
22H 010.40.2240 2418 2065 144

2350

 2131 48 33 M30 60 8 2241 2238 132 12 1250
23 010.60.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2502 2498 132 12 1400
23H 010.40.2500 2678 2325 144 2610 2391 56 33 M30 60 8 2501 2498 132 12 1400
24 010.60.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 1600
24H 010.40.2800 2978 2625 144 2910 2691 56 33 M30 60 8 2802 2798 132 12 1600
25 010.75.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 2800
25H 010.50.3150 3376 2922 174 3286 3014 56 45 M42 84 8 3152 3147 162 12 2800

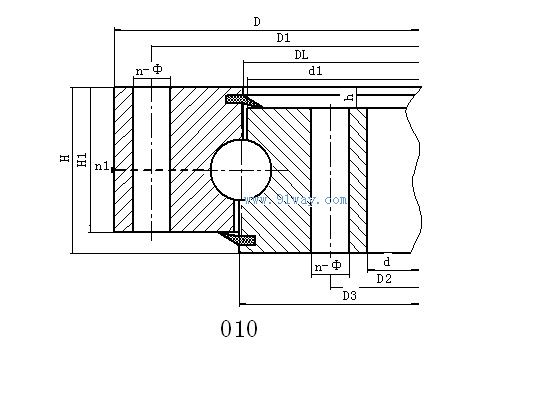

010系列无齿式单排四点接触球式回转支承安装尺寸

010系列无齿式单排四点接触球式回转支承
010系列无齿式单排四点接触球式回转支承（示意图）
