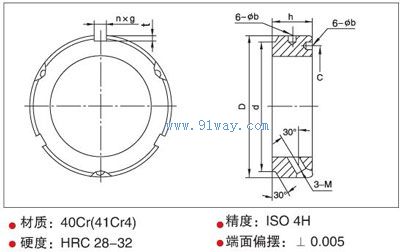

NF系列牙副锁紧精密螺母
锁定方式:为螺纹半角 30° 角,三点式锁定; 为标准产品,其优异的锁定设计,能使固定铜上之螺纹,完全契合于公螺纹上,使其防松效果完美无缺更因为其 30°角的设计,减少了因为锁紧螺丝因而产生的力距。( 此力距如果超过轴向负荷 )
产品规格 |
螺纹和螺距 |
D |
h |
d |
n x g/b |
t |
c |
m |
MAX.Nm |
轴向负载(KN) |
NF 14 -1 |
M14x1.0 |
30 |
14 |
25 |
3x4/- |
2 |
- |
M5 |
4.5 |
60 |
NF 14-1.5 |
M14x1.5 |
30 |
14 |
25 |
3x4/- |
2 |
- |
M5 |
4.5 |
60 |
NF 15-1 |
M15x1.0 |
30 |
14 |
25 |
3x4/- |
2 |
- |
M5 |
4.5 |
60 |
NF 16-1.5 |
M16x1.5 |
30 |
14 |
25 |
3x4/- |
2 |
- |
M5 |
4.5 |
60 |
NF 17-1 |
M17x1.0 |
32 |
16 |
27 |
3x4/- |
2 |
- |
M5 |
4.5 |
80 |
NF 18-1.5 |
M18x1.5 |
32 |
16 |
27 |
3x4/- |
2 |
- |
M5 |
4.5 |
80 |
NF 20-1 |
M20x1.0 |
38 |
16 |
33 |
3x4/- |
2 |
- |
M5 |
4.5 |
90 |
NF 20-1.5 |
M20x1.5 |
38 |
16 |
33 |
3x4/- |
2 |
- |
M6 |
8 |
90 |
NF 22-1.5 |
M22x1.5 |
38 |
16 |
33 |
3x4/- |
2 |
- |
M6 |
8 |
130 |
NF 24-1.5 |
M24x1.5 |
38 |
18 |
33 |
3x5/- |
2 |
- |
M6 |
8 |
130 |
NF 25-1.5 |
M25x1.5 |
38 |
18 |
33 |
3x5/- |
2 |
- |
M6 |
8 |
130 |
NF 27-1.7 |
M27x1.5 |
40 |
18 |
35 |
3x5/- |
2 |
- |
M6 |
8 |
140 |
NF 30-1.5 |
M30x1.5 |
45 |
18 |
40 |
3x5/- |
2 |
- |
M6 |
8 |
160 |
NF 33-1.5 |
M33x1.5 |
50 |
18 |
45 |
3x5/- |
2 |
- |
M6 |
8 |
170 |
NF 35-1.5 |
M35x1.5 |
52 |
18 |
47 |
3x5/- |
2 |
- |
M8 |
18 |
190 |
NF 36-1.8 |
M36x1.5 |
52 |
18 |
47 |
3x5/- |
2 |
- |
M8 |
18 |
190 |
NF 39-1.5 |
M39x1.5 |
58 |
20 |
52 |
3x6/- |
2.5 |
- |
M8 |
18 |
210 |
NF 40-1.5 |
M40x1.5 |
58 |
20 |
52 |
3x6/- |
2..5 |
- |
M8 |
18 |
210 |
NF 42-1.5 |
M42x1.5 |
62 |
20 |
56 |
3x6/- |
2.5 |
- |
M8 |
18 |
220 |
NF 45-1.5 |
M45x1.5 |
65 |
20 |
59 |
3x6/- |
2.5 |
- |
M8 |
18 |
240 |
NF 48-1.5 |
M48x1.5 |
70 |
20 |
64 |
3x6/- |
2.5 |
- |
M8 |
18 |
300 |
NF 50-1.5 |
M50x1.5 |
70 |
20 |
64 |
3x6/- |
2.5 |
- |
M8 |
18 |
300 |
NF 52-1.5 |
M52x1.5 |
73 |
22 |
68 |
3x7/Ø6 |
3 |
63 |
M8 |
18 |
320 |
NF 55-1.5 |
M55x1.5 |
75 |
22 |
68 |
3x7/Ø6 |
3 |
65 |
M8 |
18 |
340 |
NF 55-2 |
M55x2.0 |
75 |
22 |
68 |
3x7/Ø6 |
3 |
65 |
M8 |
18 |
340 |
NF 56-1.5 |
M56x1.5 |
75 |
22 |
68 |
3x7/Ø6 |
3 |
65 |
M8 |
18 |
340 |
NF 56-2 |
M56x2.0 |
75 |
22 |
68 |
3x7/Ø6 |
3 |
65 |
M8 |
18 |
340 |
NF 60-2 |
M60x2.0 |
80 |
22 |
73 |
3x7/Ø6 |
3 |
70 |
M8 |
18 |
380 |
NF 64-1.5 |
M64x1.5 |
85 |
22 |
78 |
3x7/Ø6 |
3 |
75 |
M8 |
18 |
460 |
NF 64-2 |
M64x2.0 |
85 |
22 |
78 |
3x7/Ø6 |
3 |
75 |
M8 |
18 |
460 |
NF 65-2 |
M65x2.0 |
85 |
22 |
78 |
3x7/Ø6 |
3 |
75 |
M8 |
18 |
460 |
NF 68-1.5 |
M68x1.5 |
92 |
24 |
84 |
3x8/Ø6 |
3.5 |
81 |
M8 |
18 |
490 |
NF &nb, sp;68-2 |
M68x2.0 |
92 |
24 |
84 |
3x8/Ø6 |
3.5 |
81 |
M8 |
18 |
490 |
NF 70-2 |
M70x2.0 |
92 |
24 |
86 |
3x8/Ø6 |
3.5 |
81 |
M8 |
18 |
490 |
NF 72-1.5 |
M72x1.5 |
94 |
24 |
86 |
3x8/Ø6 |
3.5 |
83 |
M8 |
18 |
500 |
NF 72-2 |
M72x2.0 |
94 |
24 |
86 |
3x8/Ø6 |
3.5 |
83 |
M8 |
18 |
500 |
NF 75-2 |
M75x2.0 |
98 |
24 |
90 |
3x8/Ø6 |
3.5 |
87 |
M8 |
18 |
520 |
NF 76-2 |
M76x2.0 |
98 |
24 |
90 |
3x8/Ø6 |
3.5 |
87 |
M8 |
18 |
520 |
NF 80-2 |
M80x2.0 |
105 |
24 |
96 |
3x8/Ø7 |
3.5 |
93 |
M8 |
18 |
620 |
NF 85-2 |
M85x2.0 |
110 |
24 |
102 |
6x8/Ø7 |
3.5 |
98 |
M8 |
18 |
650 |
NF 90-2 |
M90x2.0 |
120 |
26 |
108 |
6x10/Ø7 |
4 |
105 |
M8 |
18 |
680 |
NF 95-2 |
M95x2.0 |
125 |
26 |
113 |
6x10/Ø7 |
4 |
110 |
M8 |
18 |
710 |
NF 100-2 |
M100x2 |
130 |
26 |
118 |
6x10/Ø7 |
4 |
115 |
MB |
18 |
740 |
NF 105-2 |
M105x2 |
140 |
28 |
125 |
6x10/Ø7 |
4 |
123 |
M10 |
35 |
770 |
NF 110-2 |
M110x2 |
145 |
28 |
132 |
6x10/Ø7 |
4 |
128 |
M10 |
35 |
800 |
NF 115-2 |
M115x2 |
150 |
28 |
137 |
6x10/Ø7 |
4 |
133 |
M10 |
35 |
830 |
NF 120-2 |
M120x2 |
155 |
30 |
142 |
6x12/Ø7 |
5 |
138 |
M10 |
35 |
860 |
NF 125-2 |
M125x2 |
160 |
30 |
147 |
6x12/Ø7 |
5 |
143 |
M10 |
35 |
890 |
NF 130-2 |
M130x2 |
165 |
30 |
152 |
6x12/Ø7 |
5 |
148 |
M10 |
35 |
920 |
NF 135-2 |
M135x2 |
175 |
32 |
160 |
6x12/Ø7 |
5 |
155 |
M10 |
35 |
950 |
NF 140-2 |
M140x2 |
180 |
32 |
165 |
6x12/Ø7 |
5 |
160 |
M10 |
35 |
980 |
NF 145-2 |
M145x2 |
190 |
32 |
175 |
6x12/Ø7 |
5 |
168 |
M10 |
35 |
1010 |
NF 150-2 |
M150x2 |
195 |
32 |
180 |
6x12/Ø7 |
5 |
173 |
M10 |
35 |
1040 |
NF 155-3 |
M155x3 |
200 |
34 |
180 |
6x14/Ø8 |
6 |
178 |
M10 |
35 |
1070 |
NF 160-3 |
M160x3 |
210 |
34 |
190 |
6x14/Ø8 |
6 |
185 |
M10 |
35 |
1100 |
NF 165-3 |
M165x3 |
210 |
34 |
190 |
6x14/Ø8 |
6 |
188 |
M10 |
35 |
1130 |
NF 170-3 |
M170x3 |
220 |
34 |
200 |
6x14/Ø8 |
6 |
195 |
M10 |
35 |
1160 |
NF 172-3 |
M172x3 |
220 |
34 |
200 |
6x14/Ø8 |
7 |
195 |
M10 |
35 |
1160 |
NF 180-3 |
M180x3 |
230 |
36 |
205 |
6x14/Ø8 |
7 |
205 |
M12 |
60 |
1220 |
NF 190-3 |
M190x3 |
240 |
36 |
215 |
6x16/Ø8 |
7 |
215 |
M12 |
60 |
1280 |
NF 200-3 |
M200x3 |
250 |
38 |
225 |
6x16/Ø8 |
7 |
225 |
M12 |
60 |
1340 |
NF 220-3 |
M220x3 |
270 |
38 |
245 |
6x16/Ø8 |
7 |
245 |
M12 |
60 |
|
NF 220-4 |
M220x4 |
270 |
38 |
245 |
6x16/Ø8 |
7 |
245 |
M12 |
60 |
|
NF 240-3 |
M240x3 |
290 |
38 |
265 |
6x16/Ø8 |
7 |
265 |
M12 |
60 |
|
NF 260-3 |
M260x3 |
310 |
38 |
285 |
6x16/Ø8 |
7 |
285 |
M12 |
60 |
|
NF 260-4 |
M260x4 |
310 |
38 |
285 |
6x16/Ø8 |
7 |
285 |
M12 |
60 |
|
NF 280-4 |
M280x4 |
330 |
40 |
305 |
6x16/Ø8 |
7 |
305 |
M12 |
60 |
|
NF 300-4 |
M300x4 |
350 |
10 |
325 |
6x16/Ø8 |
7 |
325 |
M12 |
60 |
