KTJ1-150系列交流凸轮控制器产品详细说明：

用途及型号意义
1、KTJ1-150系列凸轮控制器，用于交流50HZ电压至380伏的电路中，主要作交流电动机的起动、调速和换向之用。

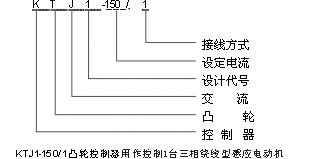

2、KTJ1-150系列交流凸轮控制器型号意义：



KTJ1-150/1型凸轮控制器用作控制1台三相绕线型感应电动机。

KTJ1-150系列交流凸轮控制器技术数据

型号	额定电流（安培）	额定电压（伏）	工作位置数		在通电率=40%时所控制的电动机最大功率（千瓦）380V	辅助触头额不定期电流（安培）	每小时最大操作次数	最大工作周期（分钟）	重量（公斤）
			向前（上升）	向后（下降）
KTJ1-150/1	150	380	7	7	100	15	600	10	85

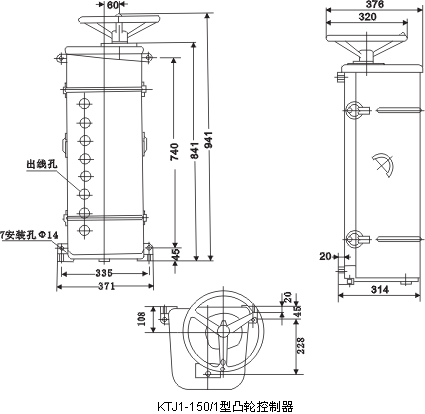

KTJ1-150系列交流凸轮控制器外形及安装尺寸

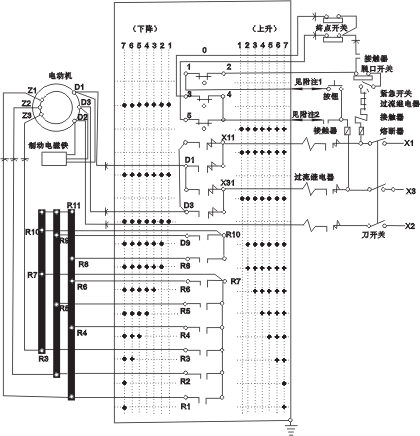

接线图

注：1、在多动驱系统中，其它控制器的触头“1”和“2”接到此电路内。
2、在多电动机驱动系统中，终点开关和其他控制器触头“3”、“4”、“5”接到此电中内。

KTJ1-150/1型凸轮控制器
