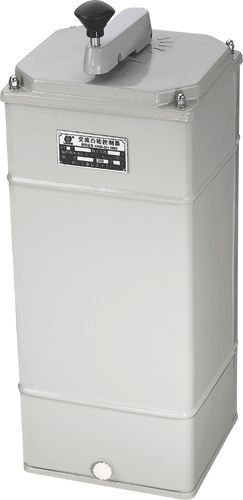

KTJ17系列交流凸轮控制器产品详细说明：

KTJ17系列交流凸轮控制器（以下简称控制器），适用于交流50HZ，电压380伏以下的电力线路中，用于改变三相异步，电动机定子电路的接法或转子电路的电阻值，来直接控制电动机的起动、调速、制动或换向。
分类及型号含义

1.分类：按操作方式分：
水平转动操作；
立式往复操作。

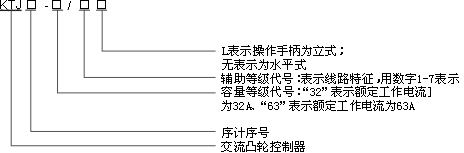

2、KTJ17系列交流凸轮控制器型号含义：



正常工作条件

周围空气温度
周围最高空气温度不超过+40℃。
周围空气温度下限不低于-5℃。
24小时内的平均值，不超过+35℃。 注：在用于-10℃或-25℃时，用户应于订货时注明。
海拔高度：安装地点的海拔高度，不超过2000米。
大气条件
大气的相对湿度，在周围最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度：同时该月的月平均最低温度为25℃时，最湿月的平均最大相对湿度为90%，并考虑到因温度变化发生在产品表面上的凝露。
污染等级：控制器的污染等级为3级。
安装类别：控制器的安装类别为III类。
注：凡超出上述条件使用时，应由供需双方作为特殊定货协议解决。

KTJ17系列交流凸轮控制器结构概述

控制器防护等级为IP30，采用立式安装。
控制器分四部分：操纵机构部分、凸轮和触头系统部分和壳体部分。其操纵手柄，为避免由于起重机震动和意外碰撞使操纵机构动作，该手柄带有零位自锁装置。操作时，只需将手柄压下，零位自锁装置打开，便可操作。
机械传动部分装在箱体上部，立式操作手柄是经伞齿轮转动凸轮轴。水平操作手柄则是直接转动凸轮轴，使触头组按规定程序分合。控制器的凸轮轴均为立式安装。传动回头路分各支点均用滚动轴承，以减小摩擦力。
定位棘轮是由3毫米厚钢板冲压而成的，并经过适当热处理万里获得良好的耐磨性。控制器档位数为六档。在左右各六档范围内。档位数可任意选择。定位棘轮弹簧力是可以调整的，这样就可以根据具体情况，在分档清楚的前提下，调整棘轮弹簧力使手柄操作力在许可的范围内。
触头组结构均为转动式双断点。32A与63A触头组安装尺寸相同，故通用于安装支杆。机座采用压铸铝件，上面板采用钢板拉伸成型，机座和面板用4个支柱联成一体，具有重量轻、刚度好的特点。前后外罩均能方便的拆下，以供安装、配线和维修用。

技术数据

1、手柄操作力：不大于40N。
2、最多控制档位：左右和6档。
3、最多控制回路数：KTJ7为21个。
4、控制器的辅助触头组的电气性能符合主令控制器的技术指标。
5、32A控制器可直接控制15千瓦及以下绕线式电动机。
6、63A控制器可直接控制30千瓦及以下绕线式电动机。
7、机械寿命不低于150万次。
8、凸轮控制器主电路的通断能力符合AC2使用类别；辅助电路的通断能力应符合AC-15使用类别，其具体数值如表1。

使用类别	额定工作电流（A）	接通条件			分断条件			通断次数	间隔时间（S）	通电时间（S）
		L（A）	U（V）	COSФ	L（A）	U（V）	COSФ
AC2	32 63	80 252	418	0．65	128 252	418	0．65	25	5~10	接通≥0.05 分断≤0.5
AC-11	2．6	28．6	418	0．7	28．6	418	0．7	50	5~10	≥0.5

控制器主电路的电寿命应符合AC2使用类别,辅助电路的电寿命应符合ACC-15使用类别,其具体数值如表2表2

使用类别	额定工作电流(A)	接通条件			分断条件			通断次数(万次)
		L（A）	U（V）	COSФ	L（A）	U（V）	COSФ
AC2	32 63	80 157.5	380	0.65	80 157.5	380	0.65	7.5
AC-15	2．6	26	380	0.7	2.6	380	0.4	60

KTJ17系列交流凸轮控制器外形及安装尺寸

型号 尺寸 KTJ17 a 220 b 230 c 212 L1 520 L2 600

7．1控制器应用安装螺钉固定，对立式手柄应将手柄杆下半球提位使自锁机构脱开后即可操作。
7．2按照电气原理图的要求，分别是逐档操纵控制器，观察触头的分合是否与接线图中触头健分合程序相符。
7．3在通电前必须有检查电动机和电阻器有关电器系统的接线是否正确，接地是否可靠。
7．4接电后应按相应控制器细心检查电动机运行情况，若有差异应立即切断电源，待查明原因后方可继续通电。
7．5控制器应按以下要求经常检查维修：
7．5．1所有螺钉联接部分必须有紧固，特别是触头接线螺钉；
7．5．2磨擦部分应经常保持一定的润滑；
7．5．3触头一些表面应无明显的熔斑，烧熔的部位可用细锉精心修理，不允许使用砂纸。
7．5．4损坏的零件要及时更换。
