产品名称: FZW20-12/T630A-20型户外交流高压真空隔离负荷开关
型号规格: FZW20-12/T630A-20型户外交流高压真空隔离负荷开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外高压负荷开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FZW20-12/T630A-20型户外交流高压真空隔离负荷开关产品详细说明:
FZW20-12/T630A-20型户外交流高压真空隔离负荷开关,额定电压为12KV,额定电流630A,额定频率50HZ。可开断和关合负荷电流,亦可开断变压器空载电流,定距离的架空线路、电缆线路和电容器组的电容电流。具有分段、隔离、连接、切换、保护等功能,适用于城网、农网、铁路、石化等架空配电线路。特别需要指出的是本产品具有开断短路电流的能力。
该产品为本公司最新研制的专利产品,全国首创。其特点为:①采用真空灭孤室灭弧,无火灾爆炸危险,不须检修;②在分闸状态有明显的可见断口,隔离刀与三相真空灭弧室联动。通过动作时序配合,真空灭弧室在分断和关合过程中灭弧,而隔离刀在分断和关合过程中不起弧,完成了组合电器的功能;③全敞开式。真空灭弧室外包高绝缘性能硅橡胶,不须密封、不充油、不充气;④可以与熔断器配合使用;⑤可开断短路电流;⑥安装方式以垂直安装为主,也可水平安装,手动、电动操作。操作机构与开关本体一体。⑦具有操作简单、单手柄操作(皆备分、合功能动作)。

FZW20-12/T630A-20型户外交流高压真空隔离负荷开关主要技术参数见表1


序号

名称

单 位

参数值

1.

额定电压

KV

12

2.

额定电流

A

630

3.

额定频率

HZ

50

4.

额定有功负载开断电流

A

630

5.

额定闭合开断电流

A

630

6.

额定短路开断电流

KA

6.3

7.

额定电缆充电开断电流

A

10

8.

额定工频耐受电压  灭弧室/隔离断口

KV

42/48

额定雷电冲击耐受电压  灭弧室/隔离断口

KV

75/85

9.

额定短时耐受电流

KA

16(20)

10.

额定短路持续时间

S

4

11.

额定峰值耐受电流

KA

40(50)

12.

额定短路关合电流

KA

40(50)

13.

机械寿命

10000

14.

额定开距

mm

7±1

15.

真空灭弧超行程

mm

3 +1-0.5

16.

平均合闸速度(灭弧室)

m/s

0.7±0.3

17.

平均分闸速度(灭弧室)

m/s

1.1±0.3

18.

三相合闸同期性

m/s

≤5

19.

额定触头压力

N

800±100

20.

合闸时灭弧室触头弹跳

ms

≤3

21.

隔离断口开距

mm

200

22.

主回路电阻

μΩ

≤200

23.

电动操作机构电源电压

V

交直流100,220

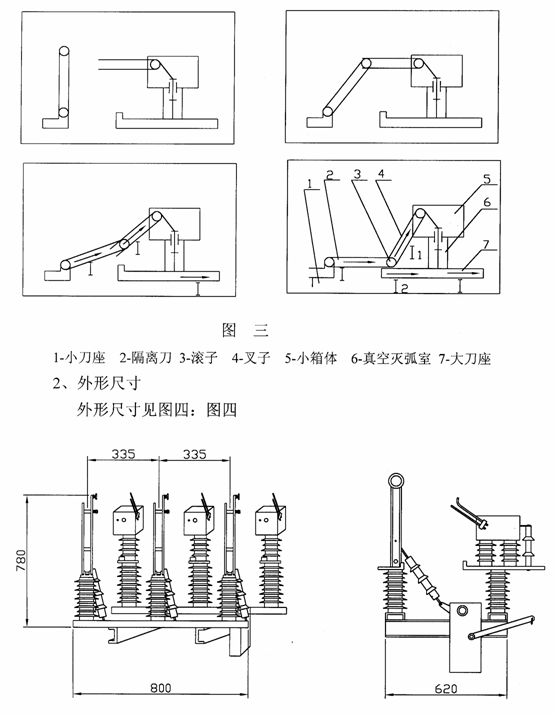

FZW20-12/T630A-20型户外交流高压真空隔离负荷开关外形尺寸

FZW20-12/T630A-20型户外交流高压真空隔离负荷开关外形及安装尺寸图

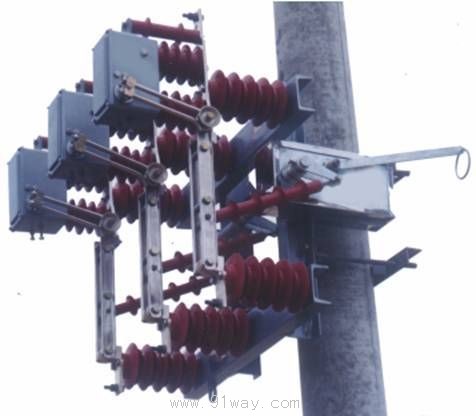

FZW20-12/T630A-20型户外交流高压真空隔离负荷开关
